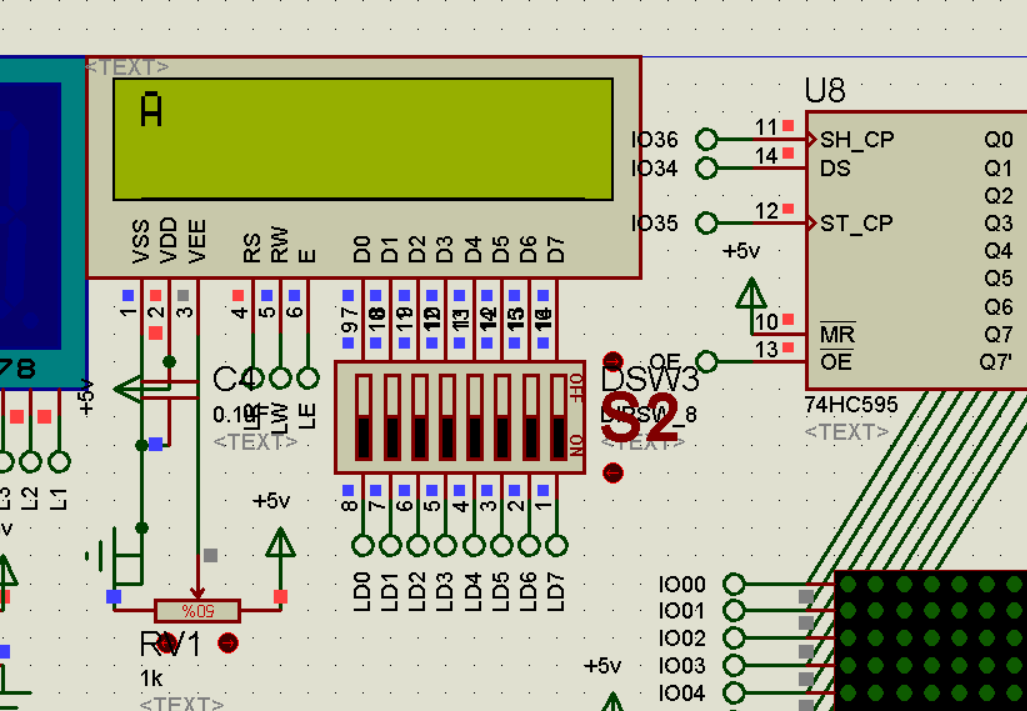

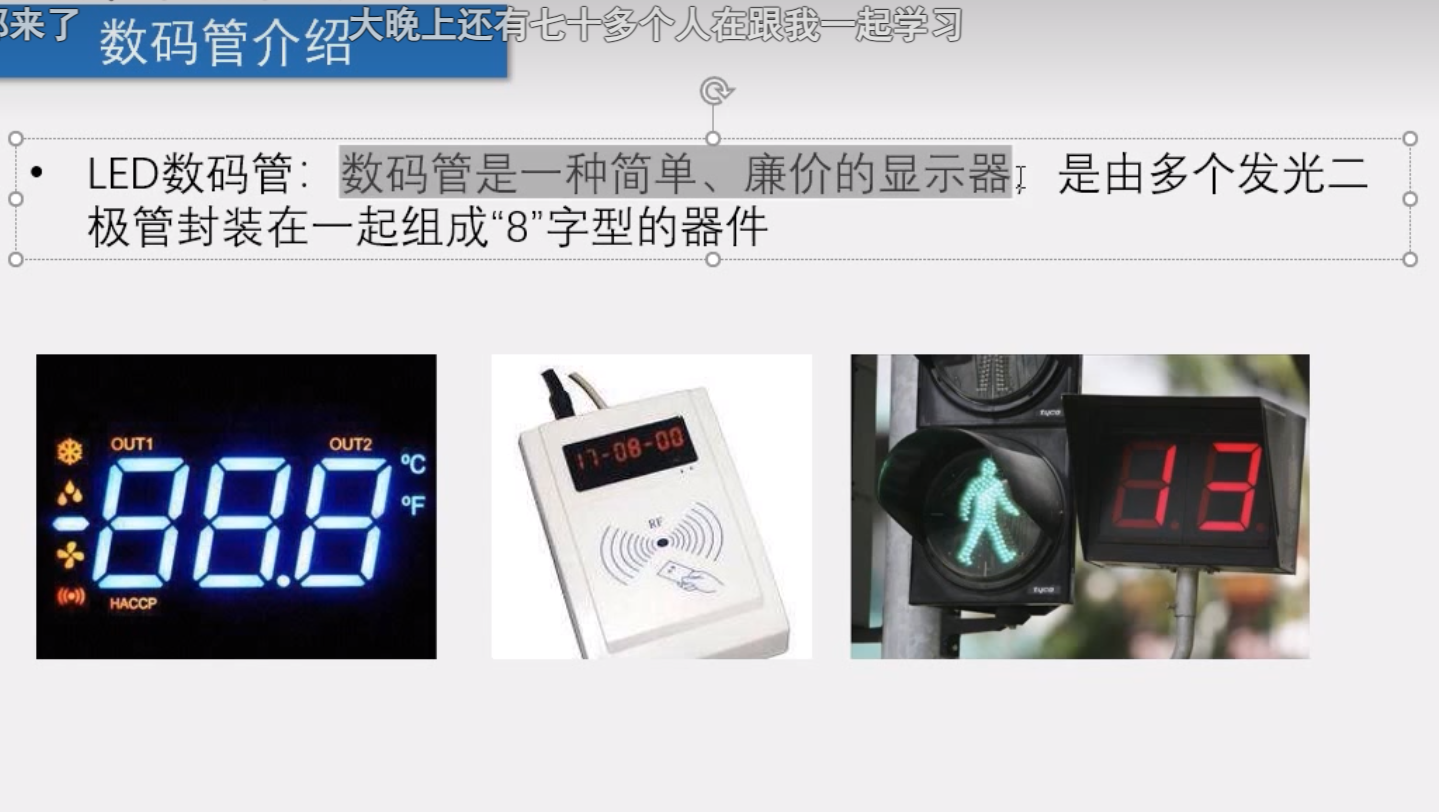

image-20240417231234367

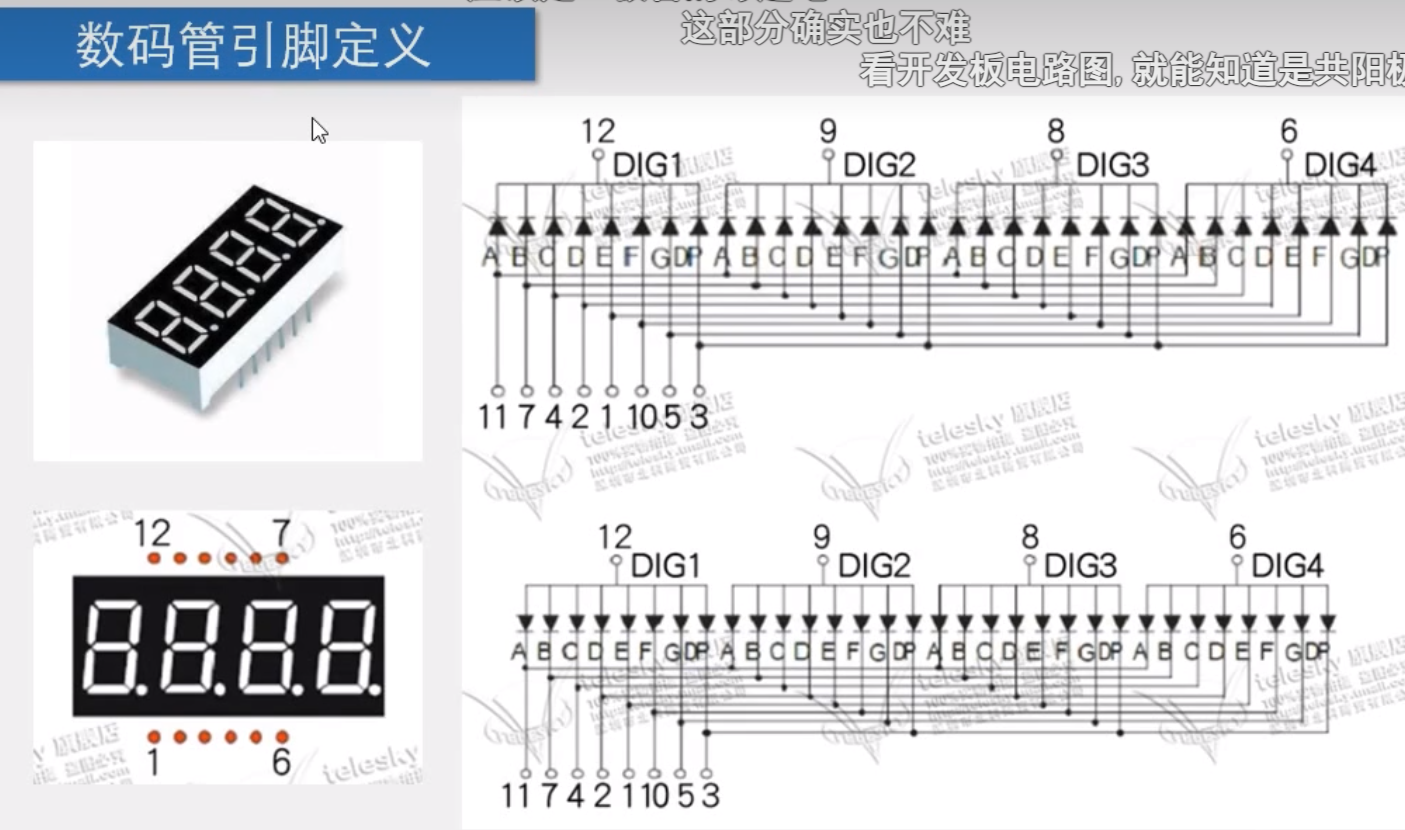

四位一体数码管

image-20240418215149316

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
/*
 静态数码管显示
*/
void main(){


	P2_4 = 1;
	P2_3 = 0;
	P2_2 = 1;
	P0 = 0x7d;

	while(1){


	}
}

封装：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
/*
	@authro leoeric
	@param location
	@param number
	@return null
	@description
*/
unsigned char NixieTable[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
void showNixieTube(unsigned char location,number){
	switch(location){
		case 1: P2_4 = 1;P2_3 = 1;P2_2 = 1;break;
		case 2: P2_4 = 1;P2_3 = 1;P2_2 = 0;break;
		case 3: P2_4 = 1;P2_3 = 0;P2_2 = 1;break;
		case 4: P2_4 = 1;P2_3 = 0;P2_2 = 0;break;
		case 5: P2_4 = 0;P2_3 = 1;P2_2 = 1;break;
		case 6: P2_4 = 0;P2_3 = 1;P2_2 = 0;break;
		case 7: P2_4 = 0;P2_3 = 0;P2_2 = 1;break;
		case 8: P2_4 = 0;P2_3 = 0;P2_2 = 0;break;
	}
	P0 = NixieTable[number];

}
/*
 静态数码管显示
*/
void main(){
	showNixieTube(7,2);
	while(1){

	}
}

动态显示多位数码管

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
unsigned char NixieTable[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
void showNixieTube(unsigned char location,number){
	switch(location){
		case 1: P2_4 = 1;P2_3 = 1;P2_2 = 1;break;
		case 2: P2_4 = 1;P2_3 = 1;P2_2 = 0;break;
		case 3: P2_4 = 1;P2_3 = 0;P2_2 = 1;break;
		case 4: P2_4 = 1;P2_3 = 0;P2_2 = 0;break;
		case 5: P2_4 = 0;P2_3 = 1;P2_2 = 1;break;
		case 6: P2_4 = 0;P2_3 = 1;P2_2 = 0;break;
		case 7: P2_4 = 0;P2_3 = 0;P2_2 = 1;break;
		case 8: P2_4 = 0;P2_3 = 0;P2_2 = 0;break;
	}
	P0 = NixieTable[number];

}
/*
 动态数码管显示
*/
void main(){

	while(1){
		showNixieTube(3,5);
		showNixieTube(2,3);
		showNixieTube(1,6);
		showNixieTube(4,7);
	}
}

问题

数码管消影问题：在快速切换时，数码管上一位数据会串到下一位数据

把段选清零

delay 1 毫秒，然后清零

1
2
DelayMs(1);
P0 = 0x00;

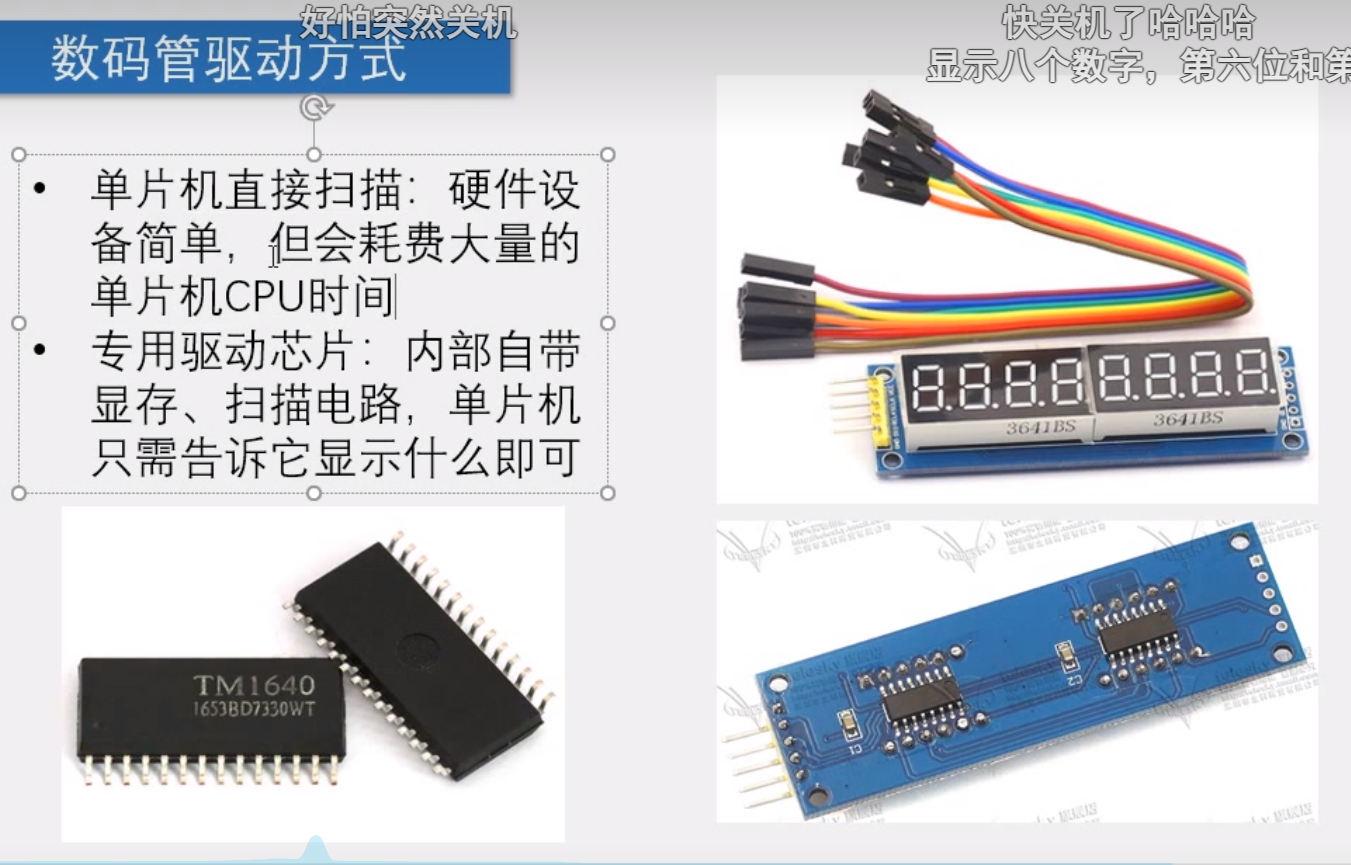

image-20240418223449543

TODO

多位显示数码管原理

3-江科大-按键控制LED

目录

正文

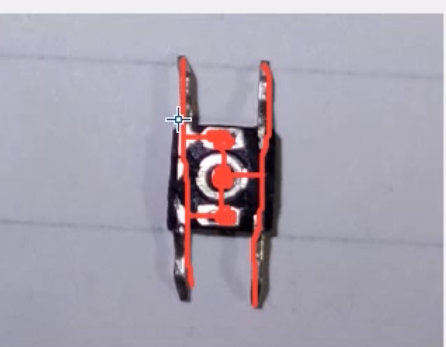

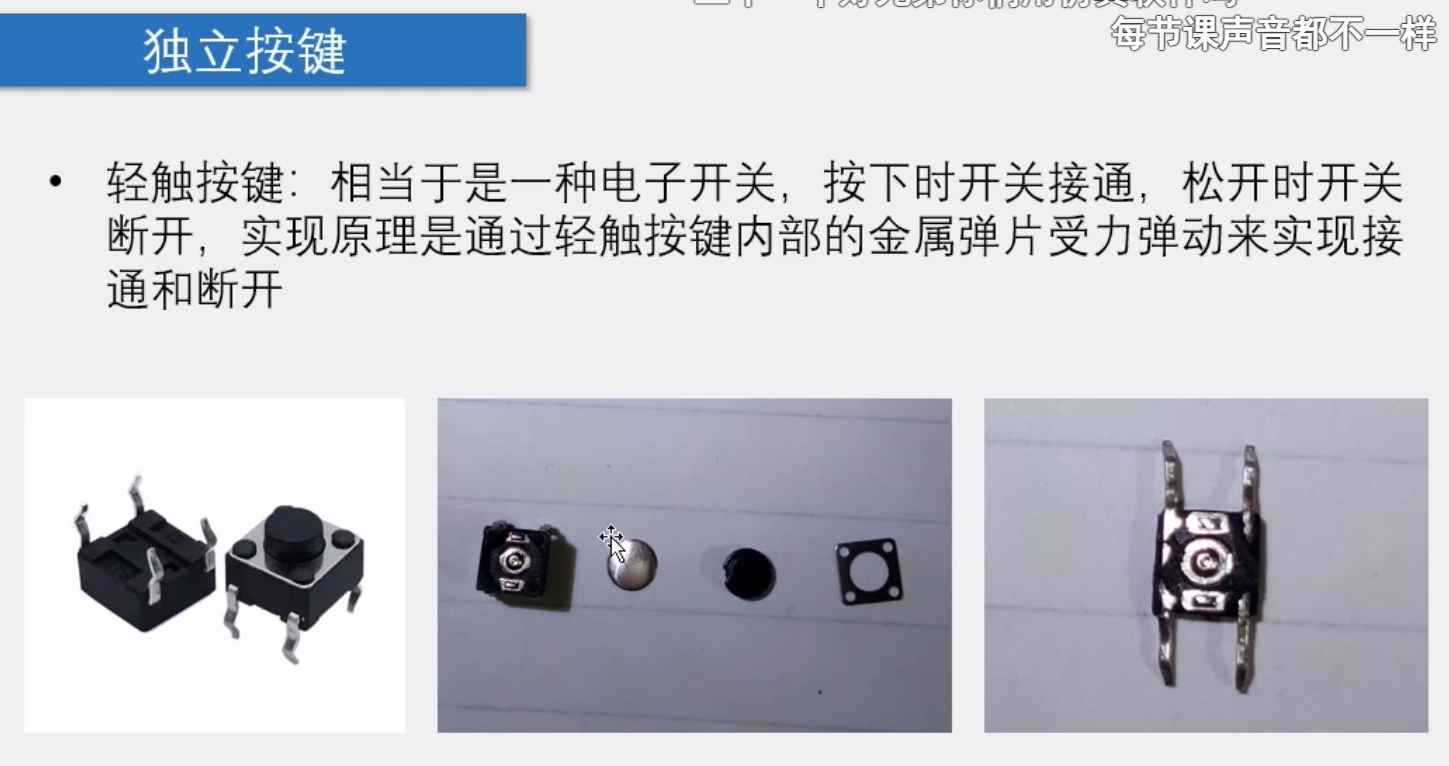

image-20240416225241997

image-20240416225403237

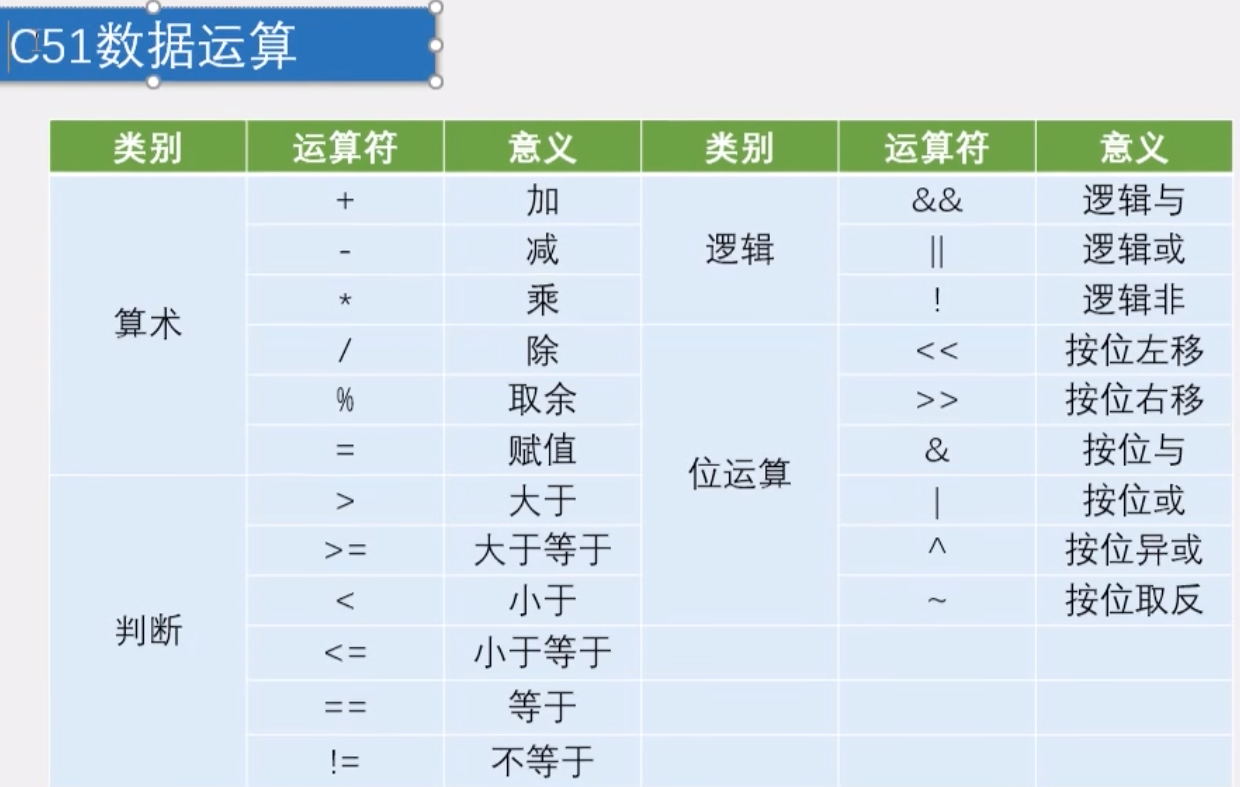

image-20240416230709612

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
//按键控制LED

void main(){

	while(1){

		if(P3_1 == 0){
			DelayMs(20);
			while(P3_1 == 0);
			if(P3_1 == 1){
				P2_0  = ~P2_0;
			}
		}

	}


}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
//按键控制流水灯
void main(){


	unsigned char LEDNum;
	while(1){
		if(P3_1 == 0){
			DelayMs(20);
			while(P3_1 == 0);
			LEDNum ++;
			P2 = ~LEDNum;
		}

	}


}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
/*
	按键控制LED流水灯(按下按键左移)
	TODO 按下另外一个按键右移
*/
unsigned char LEDNum;

void main(){


	while(1){
		if(P3_1 == 0){
			DelayMs(20);
			while(P3_1 == 0);
			DelayMs(20);
			LEDNum++;
			if(LEDNum >= 8){
				LEDNum = 0;
			}
			P2 = ~(0x01 << LEDNum);

		}

	}
}

2-江科大-点灯

目录

正文

image-20240416215800777

image-20240416220801779

1
2
3
4
5
6
7
8
9
10
11
12
#include <REGX52.H>

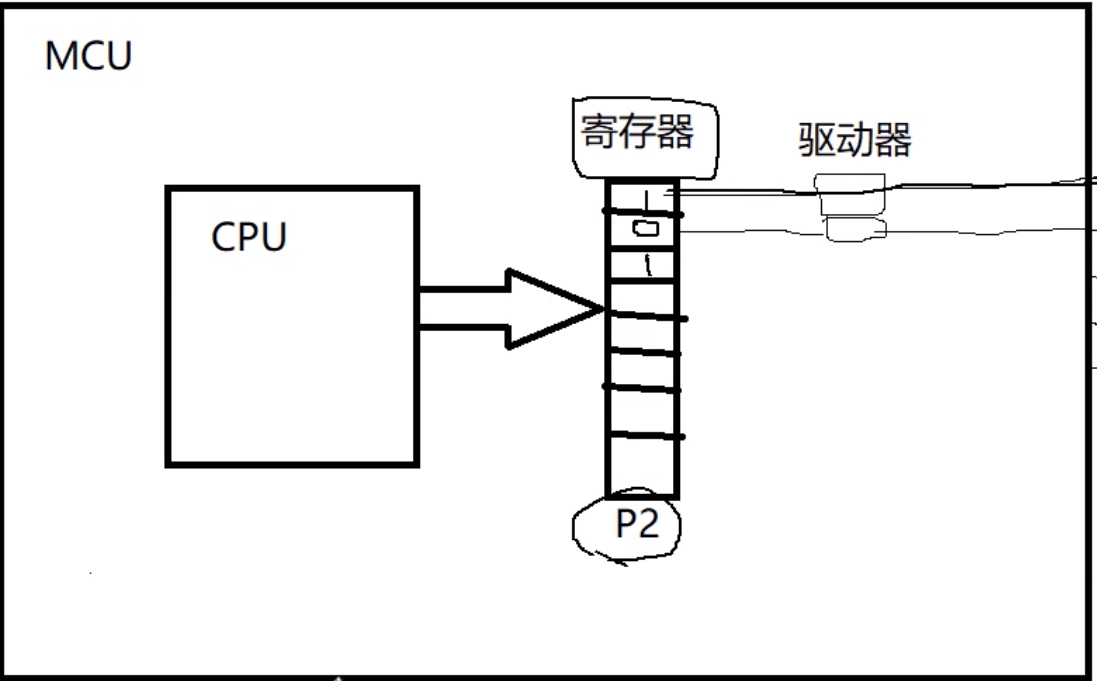

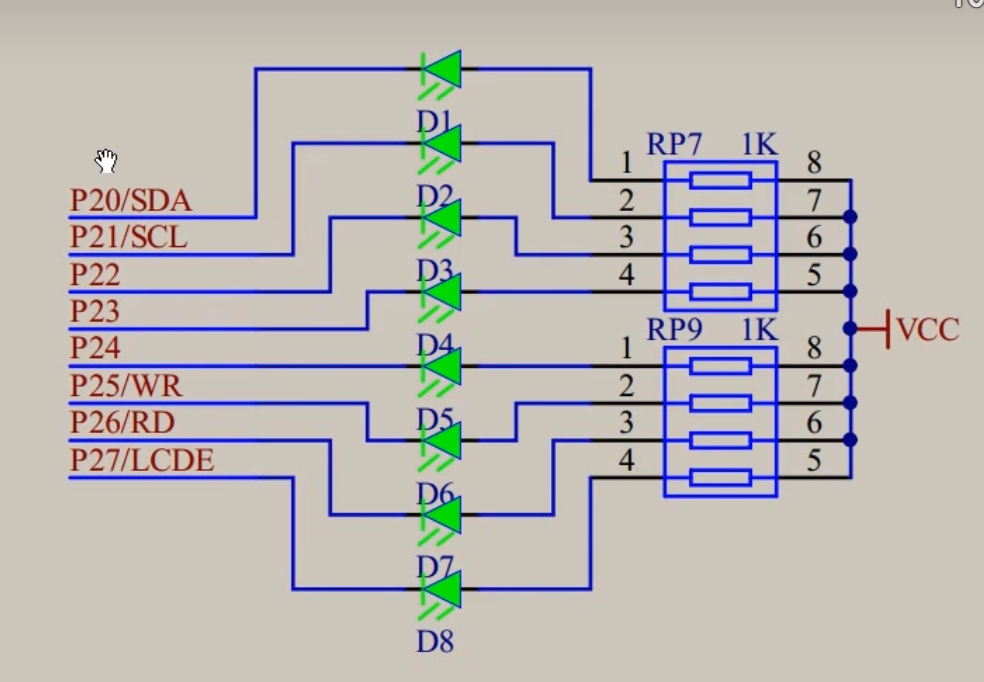

//点亮第一个LED，通过控制寄存器写出数据

void main(){

	// 1为高电平，0为低电平
	P2=0xfe; // 1111 1110
	while(1){

	}

}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
#include <INTRINS.H>

//延时函数 500ms
void Delay500ms(){
	unsigned char i,j,k;

	_nop_();
	i = 4;
	j= 205;
	k = 187;

	do{
		do{
			while(--k);

		}while(--j);
	}while(--i);

}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
#include <REGX52.H>
#include <INTRINS.H>
//led闪烁

//延时函数 500ms
void Delay500ms(){
	unsigned char i,j,k;

	_nop_();
	i = 4;
	j= 205;
	k = 187;

	do{
		do{
			while(--k);

		}while(--j);
	}while(--i);

}

void main(){


	while(1){
		// 1为高电平，0为低电平
		P2=0xfe; // 1111 1110
		Delay500ms();
		P2=0xff; // 1111 1110
		Delay500ms();
	}

}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
#include <REGX52.H>
#include <INTRINS.H>
//LED流水灯

//延时函数 500ms
void Delay500ms(){
	unsigned char i,j,k;

	//什么也不做，可以删掉，但是未了解细节TODO
	_nop_();
	i = 4;
	j= 205;
	k = 187;

	do{
		do{
			while(--k);

		}while(--j);
	}while(--i);

}

void main(){


	while(1){
		// 1为高电平，0为低电平
		P2=0xfe; // 1111 1110
		Delay500ms();
		P2=0xfd; // 1111 1110
		Delay500ms();
		// 1为高电平，0为低电平
		P2=0xfb; // 1111 1110
		Delay500ms();
		P2=0xf7; // 1111 1110
		Delay500ms();
		// 1为高电平，0为低电平
		P2=0xef; // 1111 1110
		Delay500ms();
		P2=0xdf; // 1111 1110
		Delay500ms();
		// 1为高电平，0为低电平
		P2=0xbf; // 1111 1110
		Delay500ms();
		P2=0x7f; // 1111 1110
		Delay500ms();
	}

}

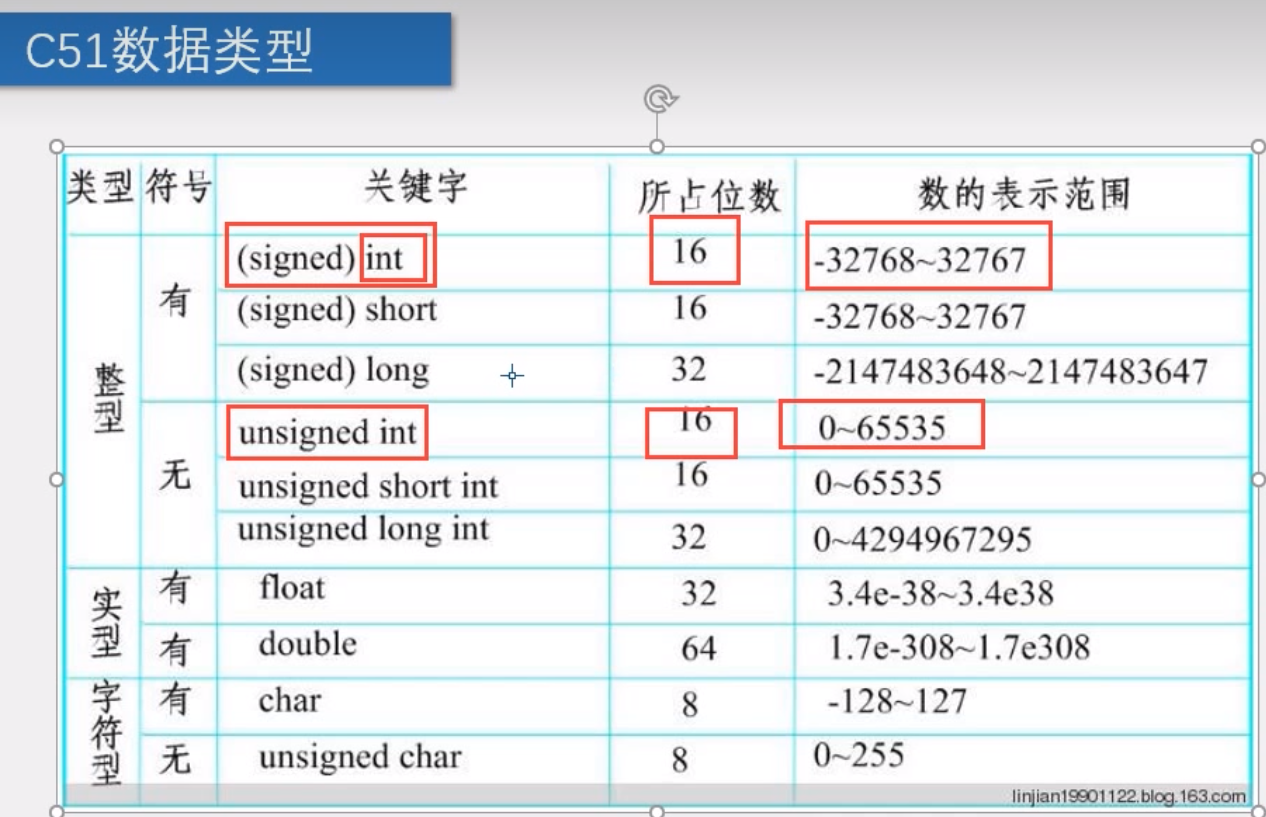

image-20240416224202037
