《数电》学习-第五章-半导体存储电路

目录

• 正文
• 一.半导体存储电路概述
  • 1.存储电路及其分类
  • 2.存储单元的分类
  • 3.存储单元的触发方式与逻辑功能
  • 4.存储单元按触发方式分类
• 二.由两个“或非门”构成的SR锁存器
  • 1.SR锁存器的电路结构
  • 2.由两个或非门组成的SR锁存器的工作原理

正文

一.半导体存储电路概述

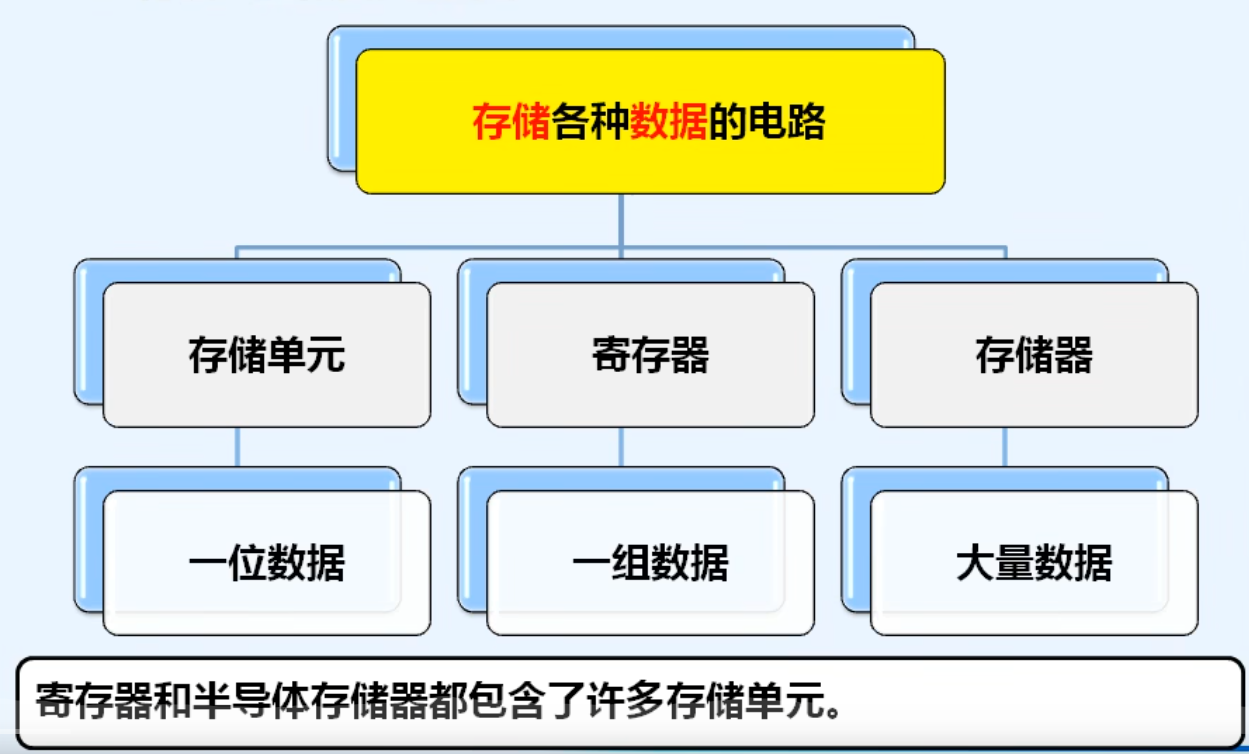

1.存储电路及其分类

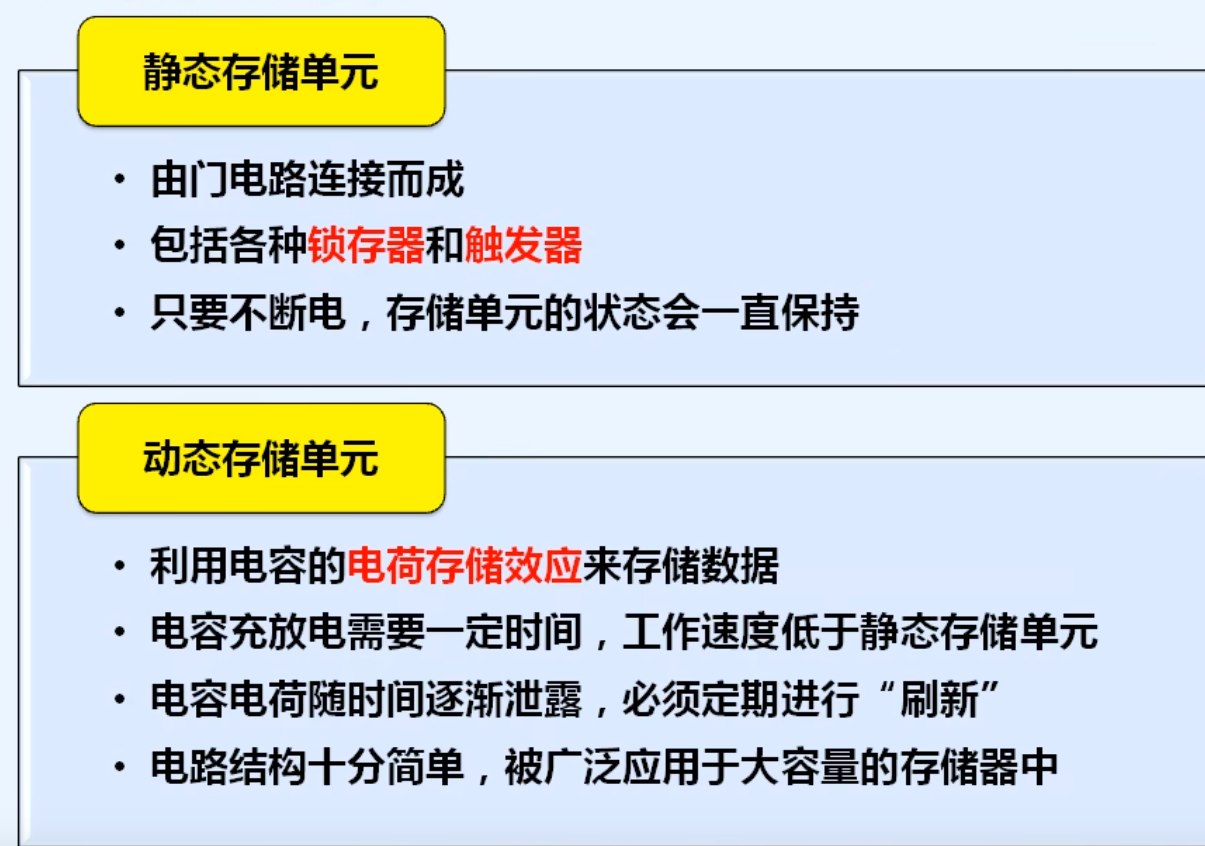

2.存储单元的分类

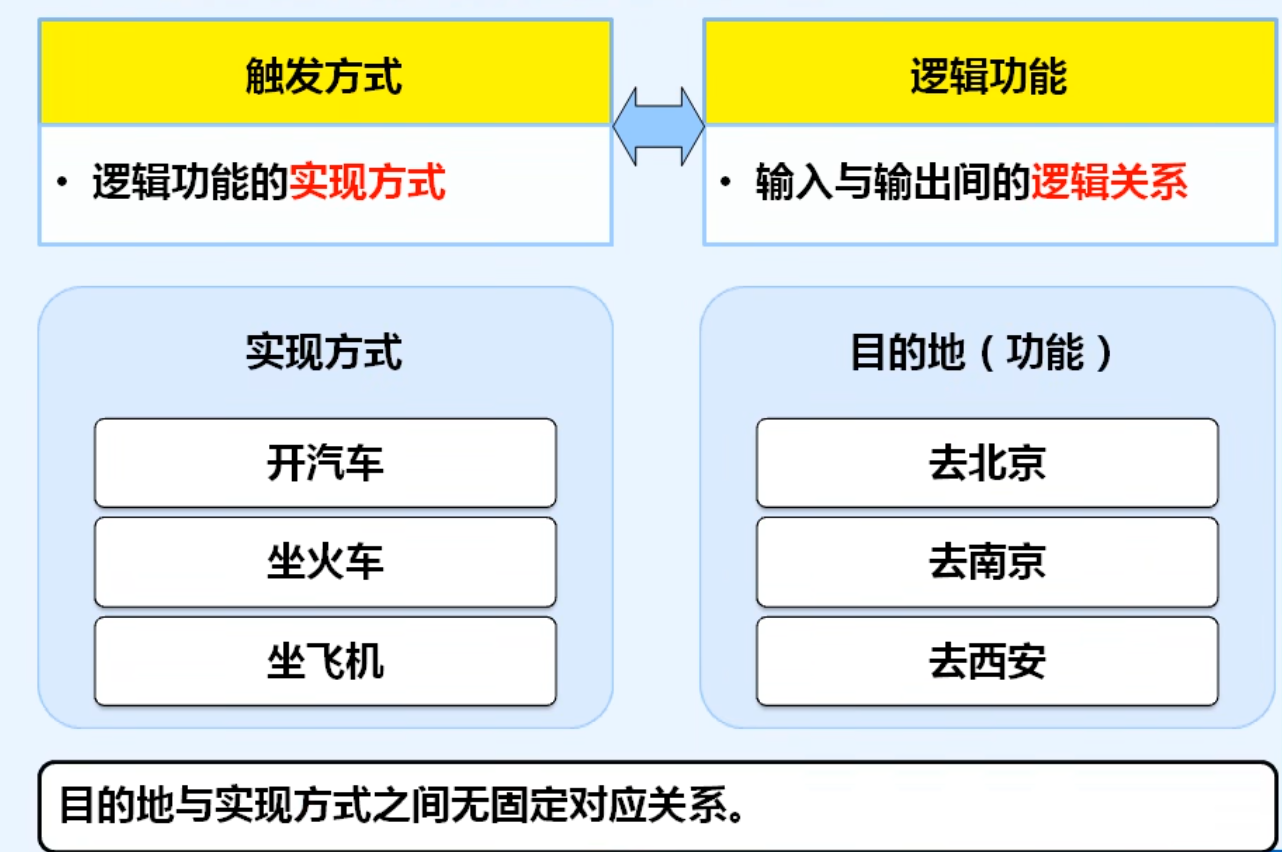

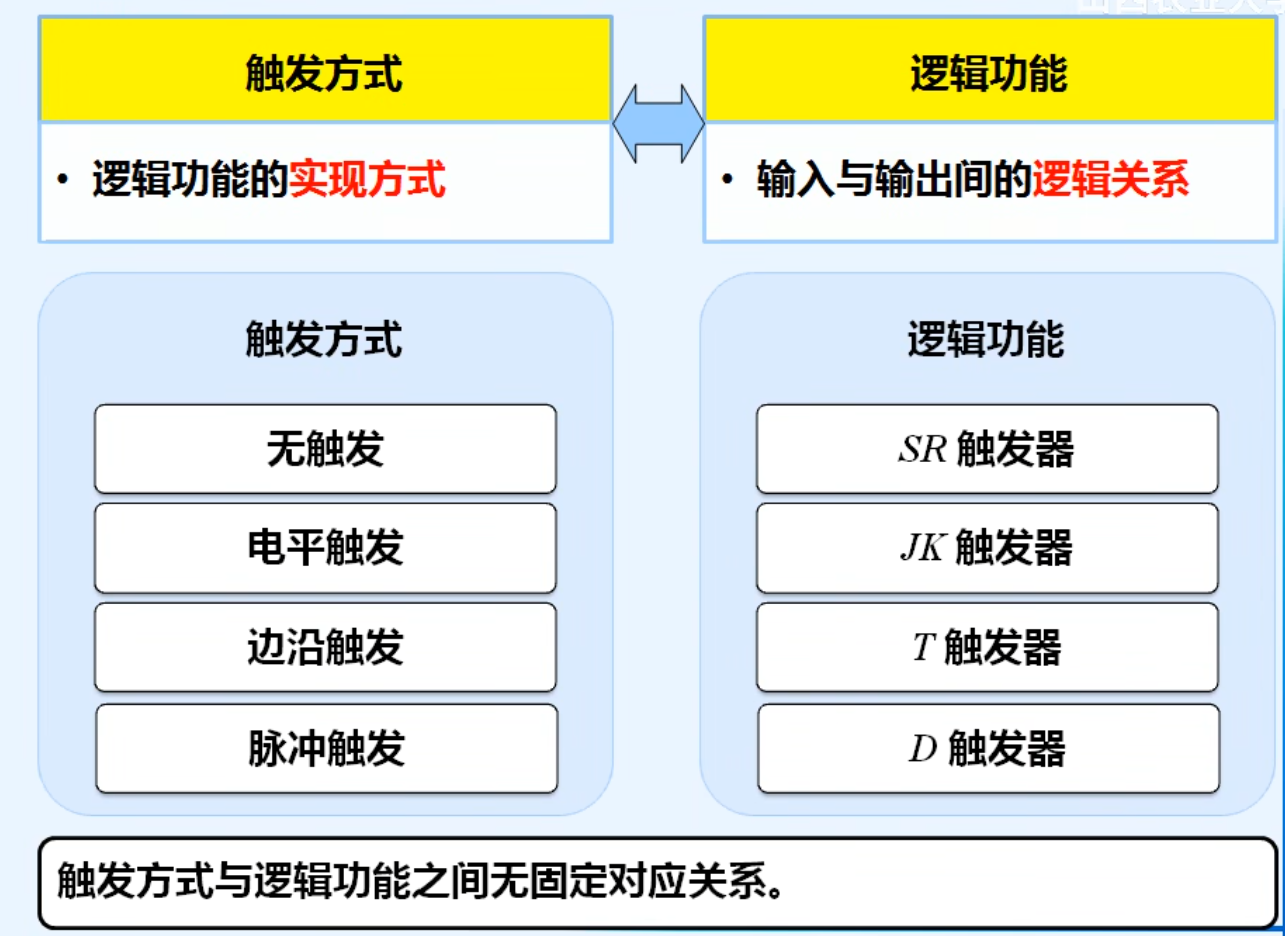

3.存储单元的触发方式与逻辑功能

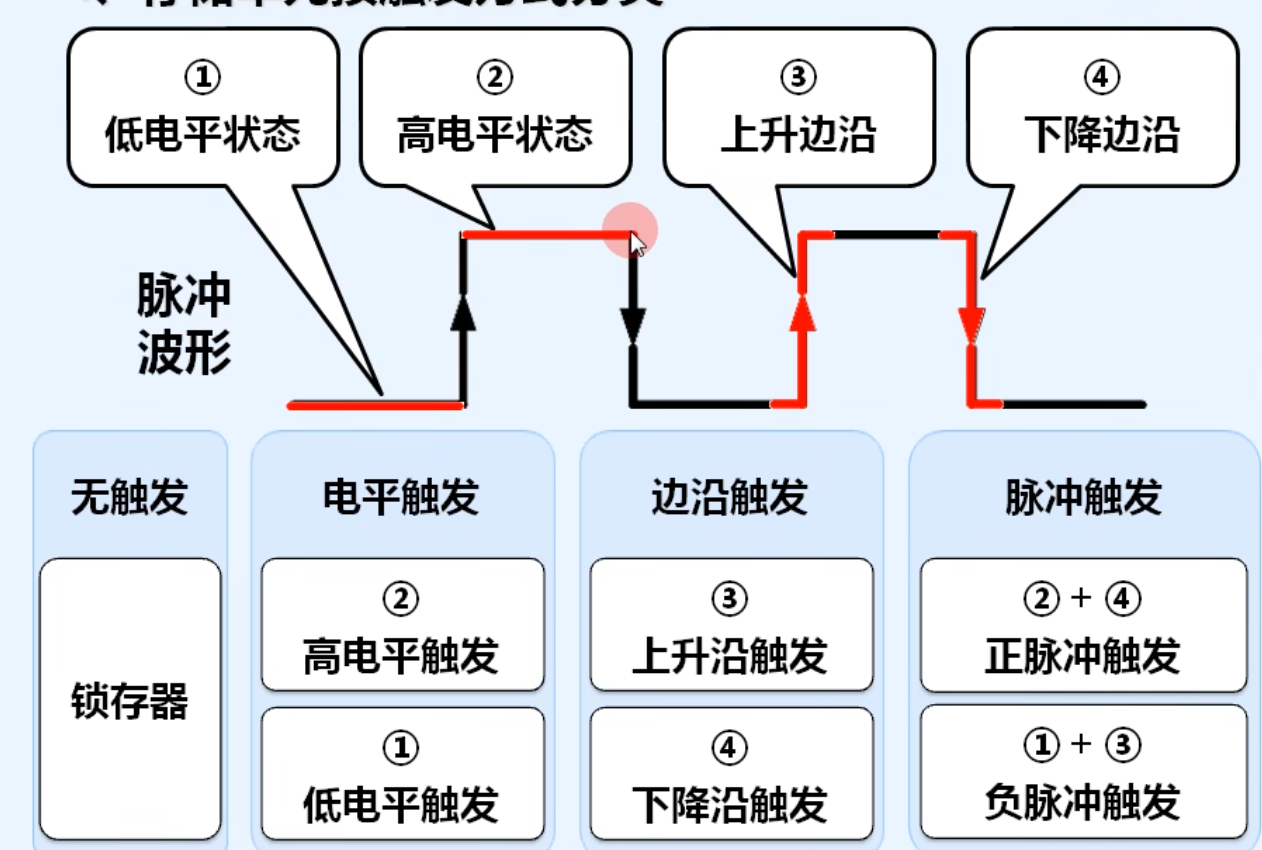

4.存储单元按触发方式分类

二.由两个“或非门”构成的SR锁存器

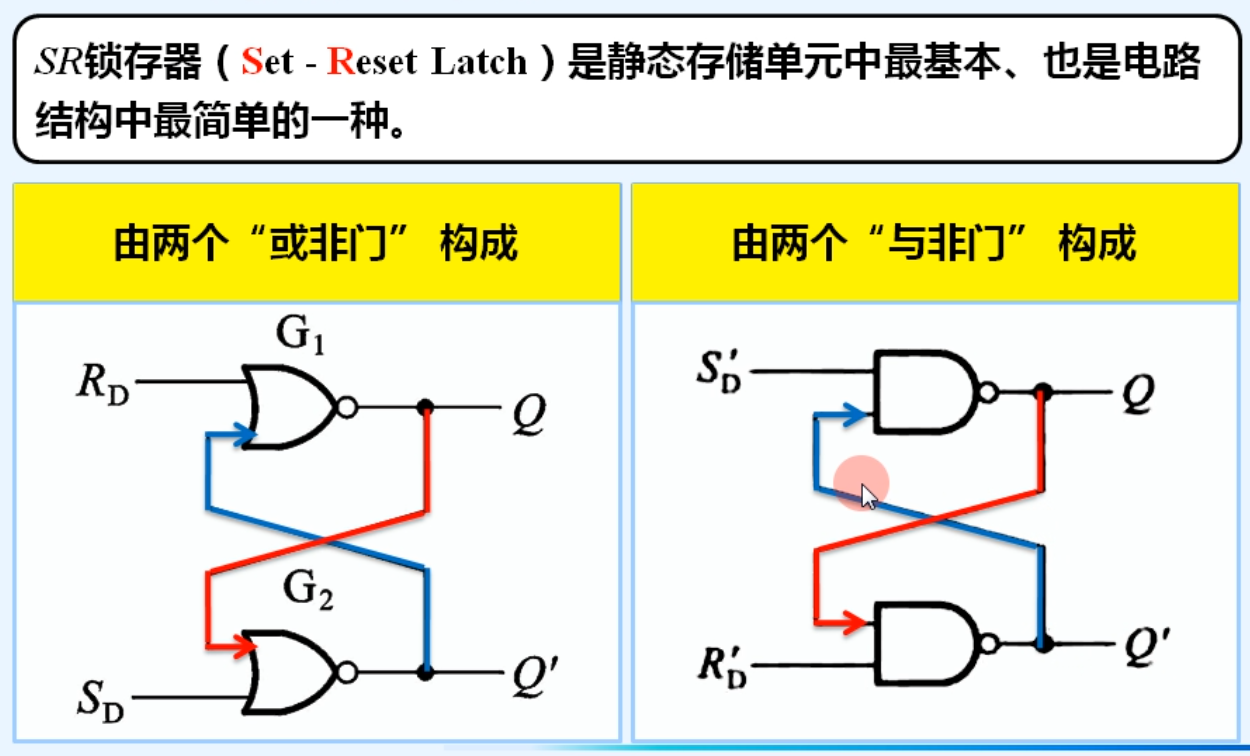

1.SR锁存器的电路结构

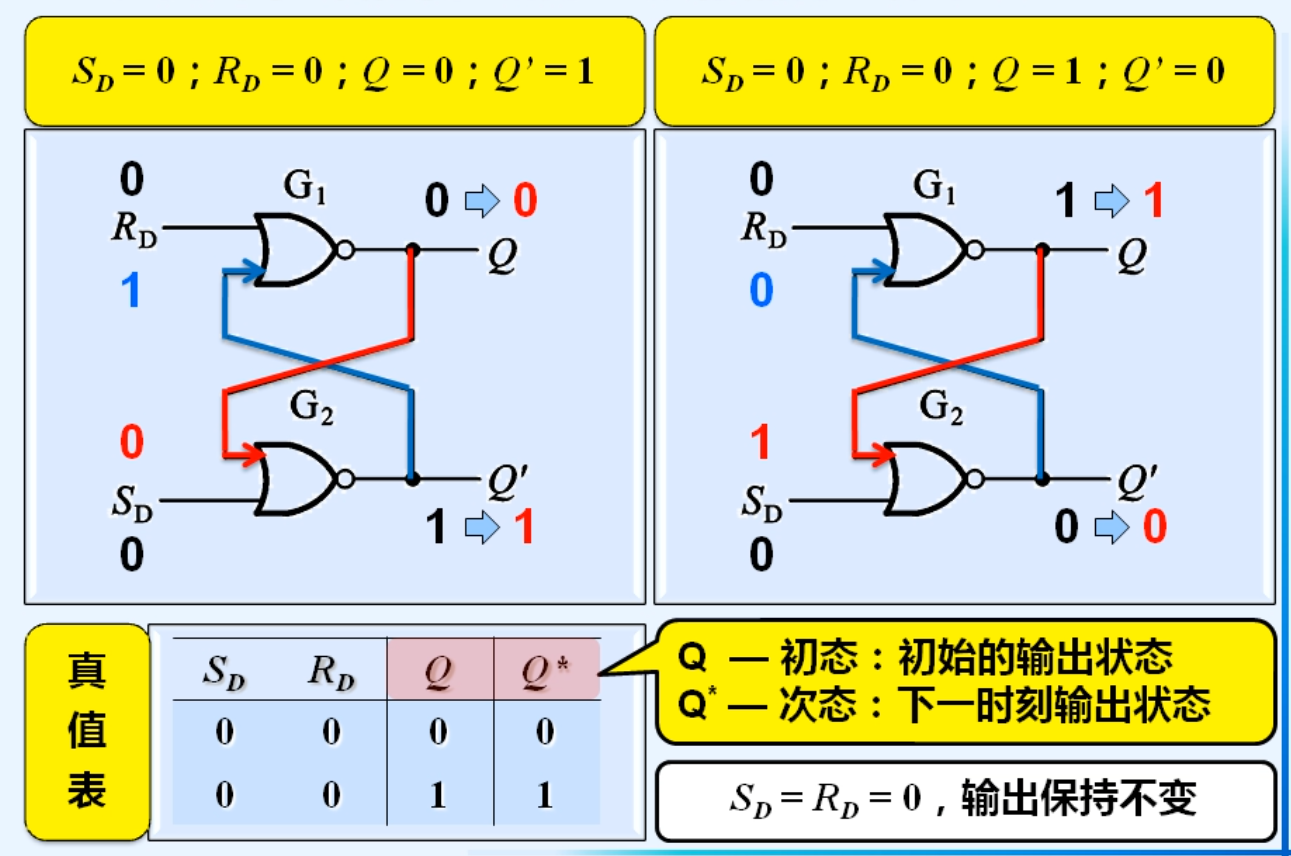

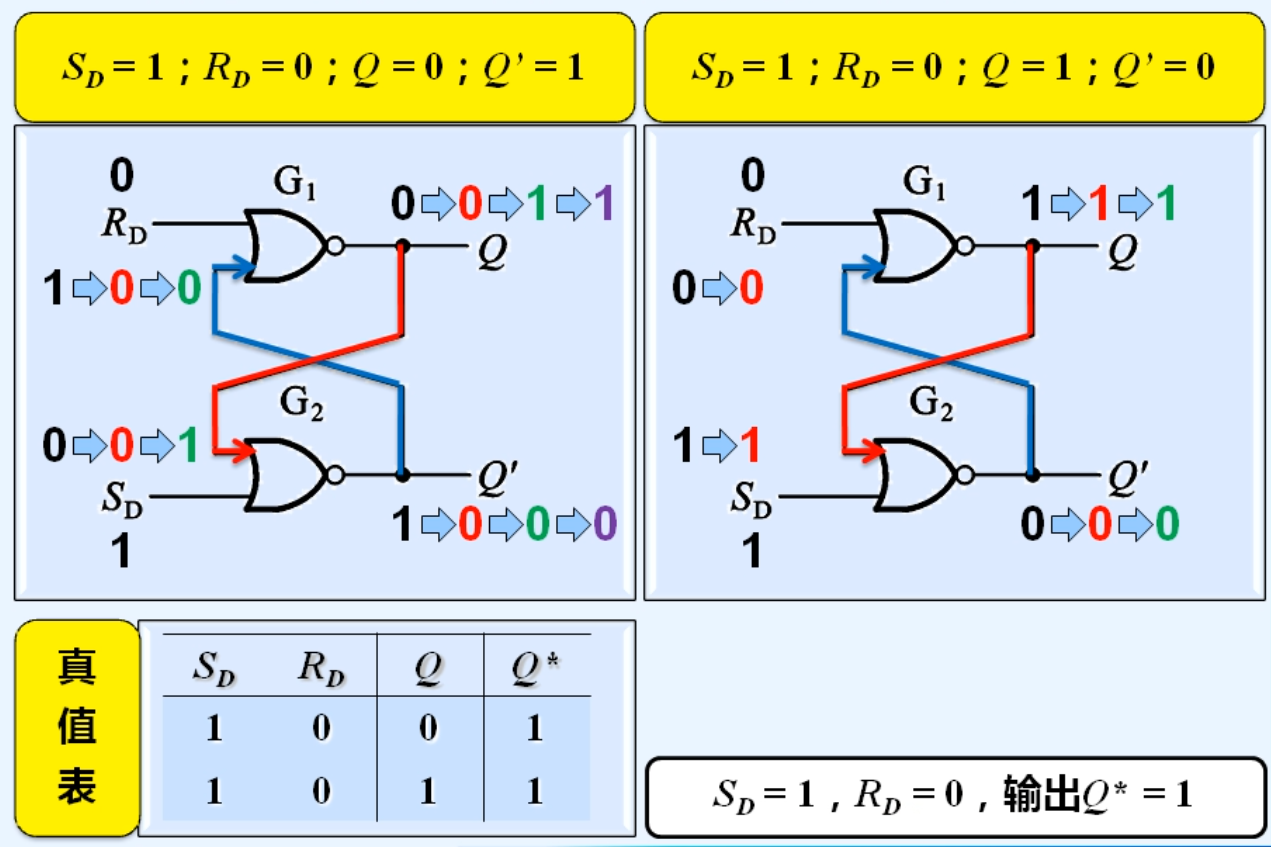

2.由两个或非门组成的SR锁存器的工作原理
