音频功放系统

目录

正文

1.简介/项目规划

设计功率 Power W P = U*I 功放输出功率大概在喇叭的1.5-2倍大小。 10W
功放类型 甲乙类（AB）
电路细节 单电源，双电源；散热；功耗
设计原则 价格合理；易代换；可玩性

2.常见功放电路的特点

功放类型

甲类CLASS A 乙类CLASS B 甲乙类CLASS AB 丁类CLASS D

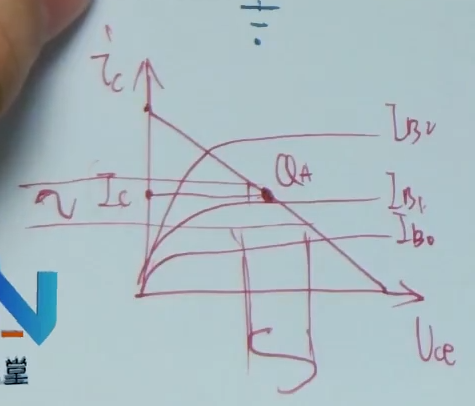

image-20240726231717444

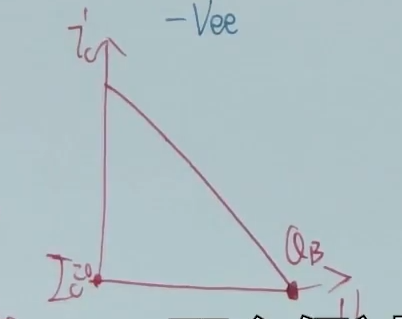

效率低，20% 会发生交越失真，75% 65% 90%

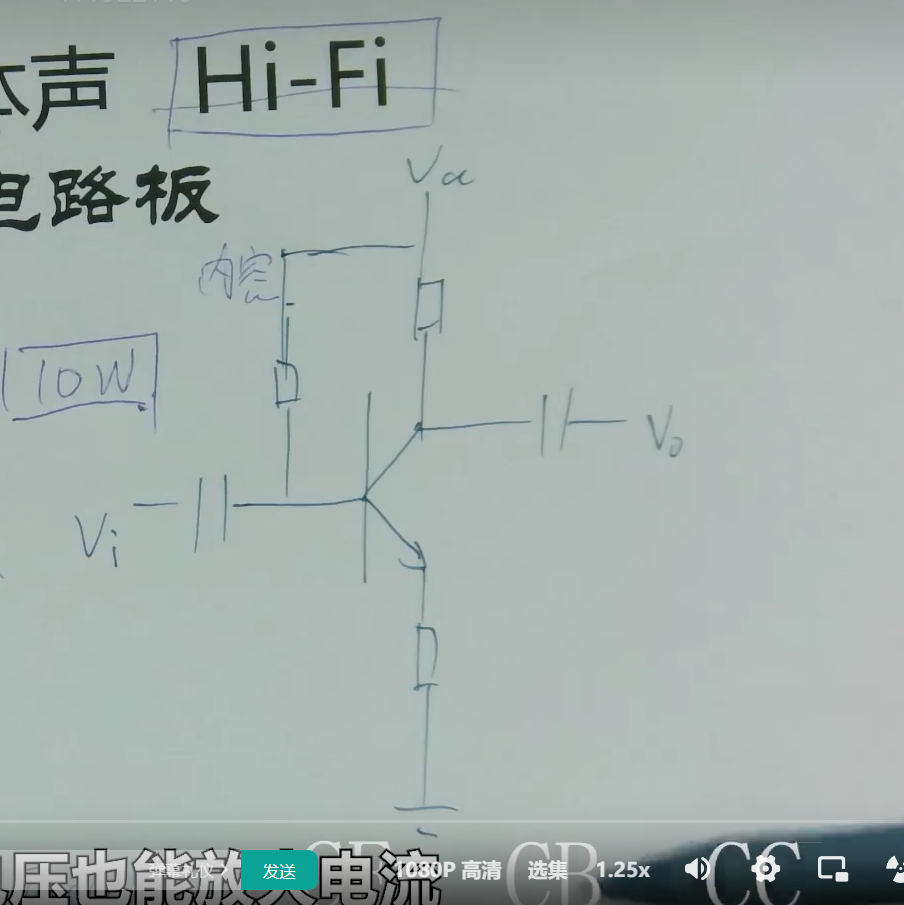

image-20240726230401917

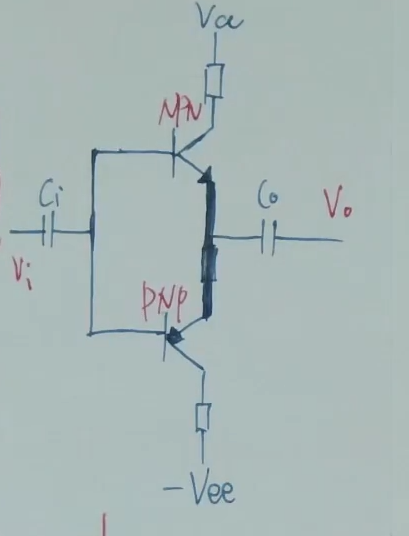

3.如何克服交越失真

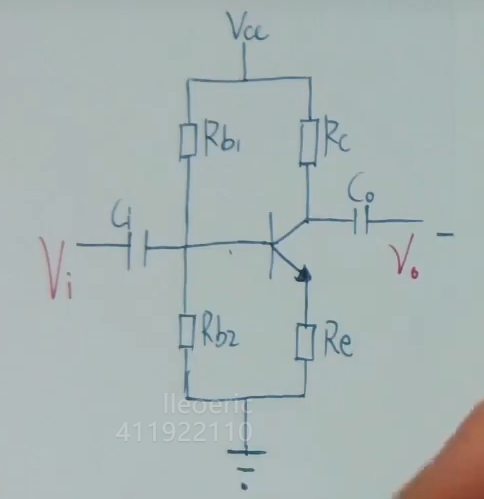

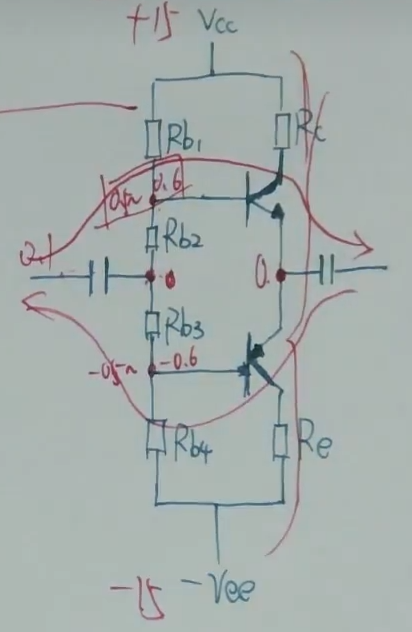

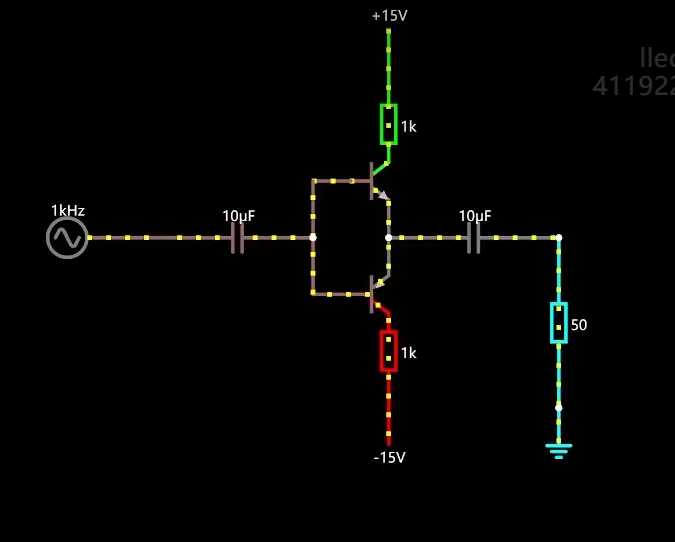

image-20240726232030057

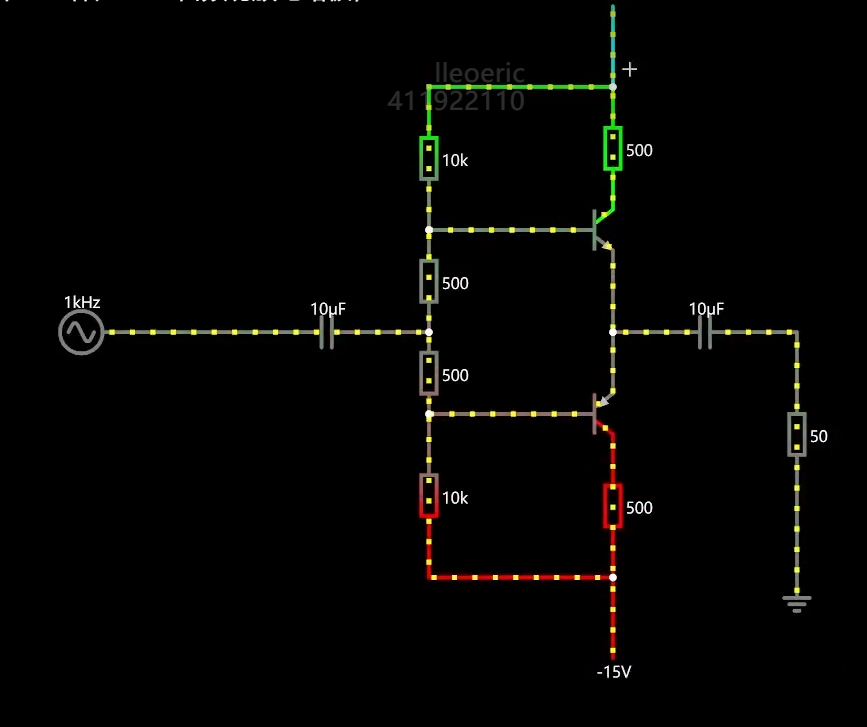

耦合电容做补偿，但是不够完美

image-20240726232055722

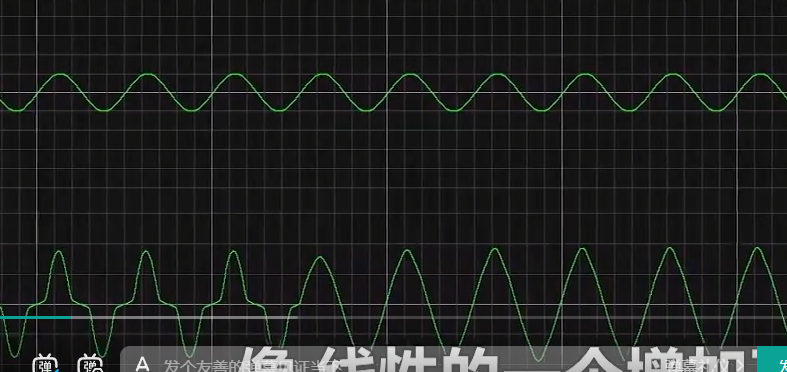

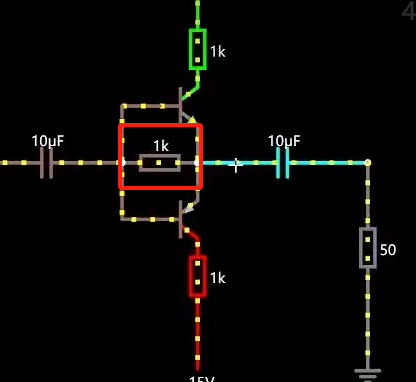

image-20240726232114044

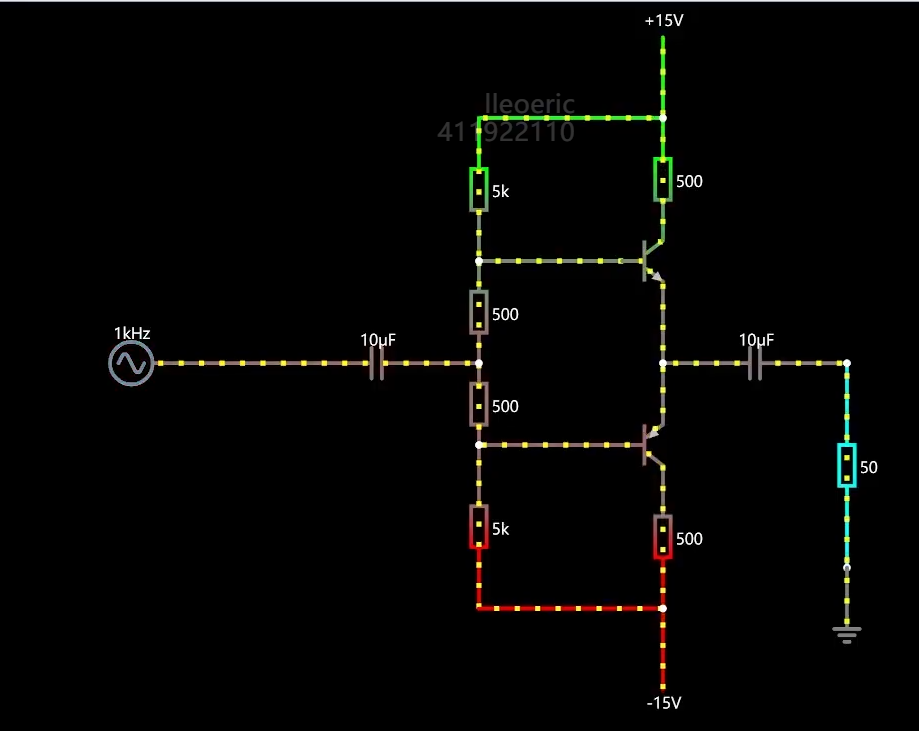

image-20240726232227151

image-20240726232253527

image-20240726232354990

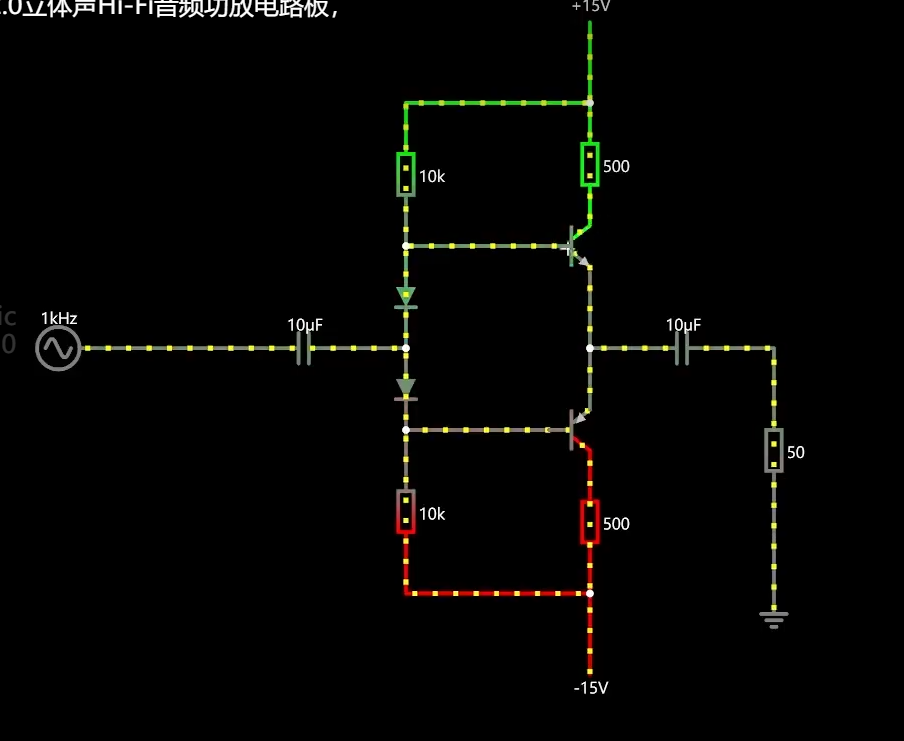

当三极管温度升高，参数会发生改变，但电阻不变，故换成二极管1N4148

image-20240726232532014

三极管温度变化，二极管温度也会变化

4.设计甲乙类电路

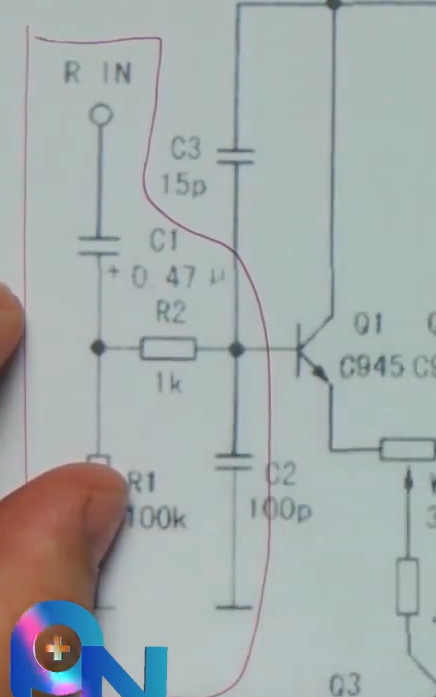

image-20240726232912127

选择输入的区域

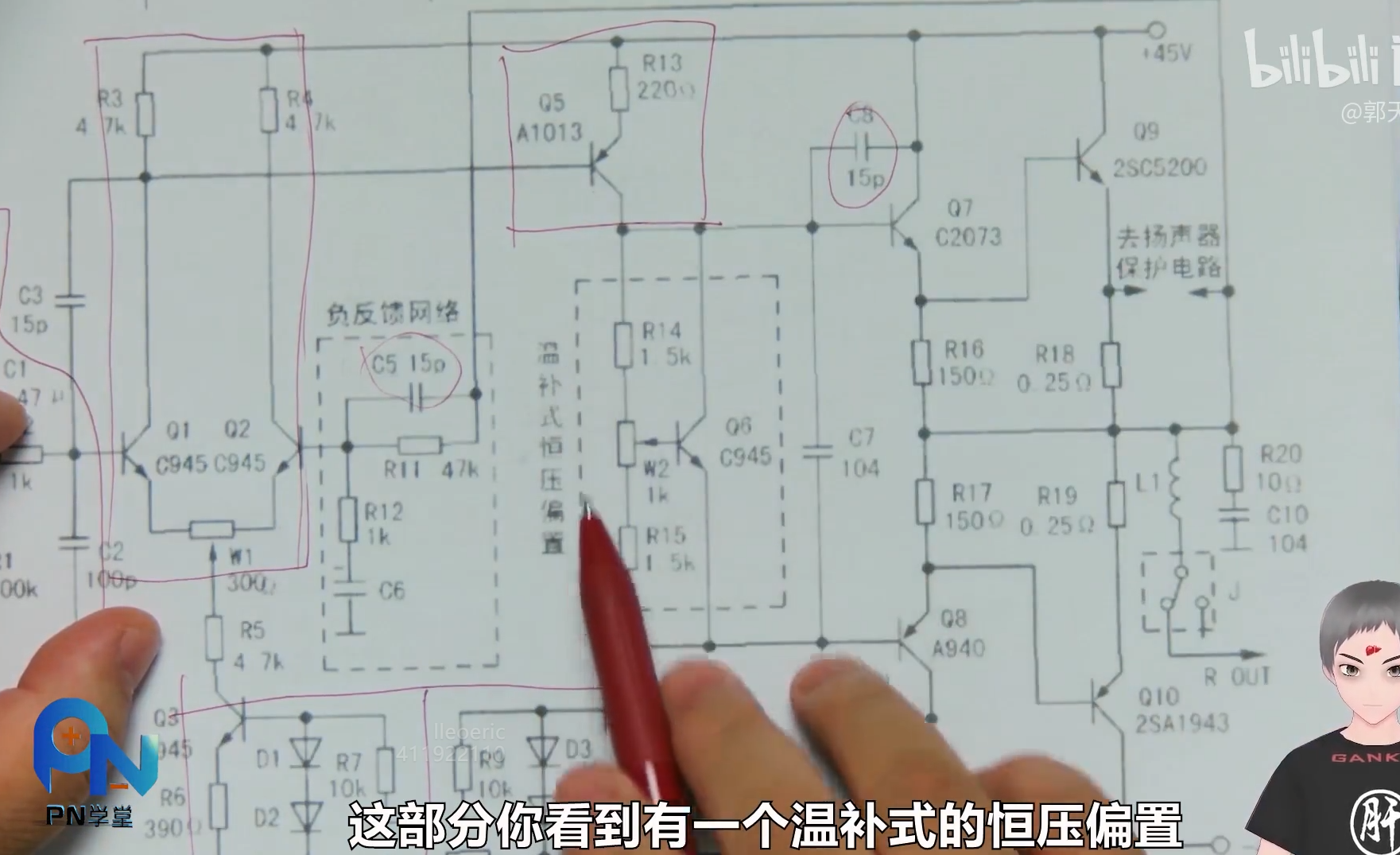

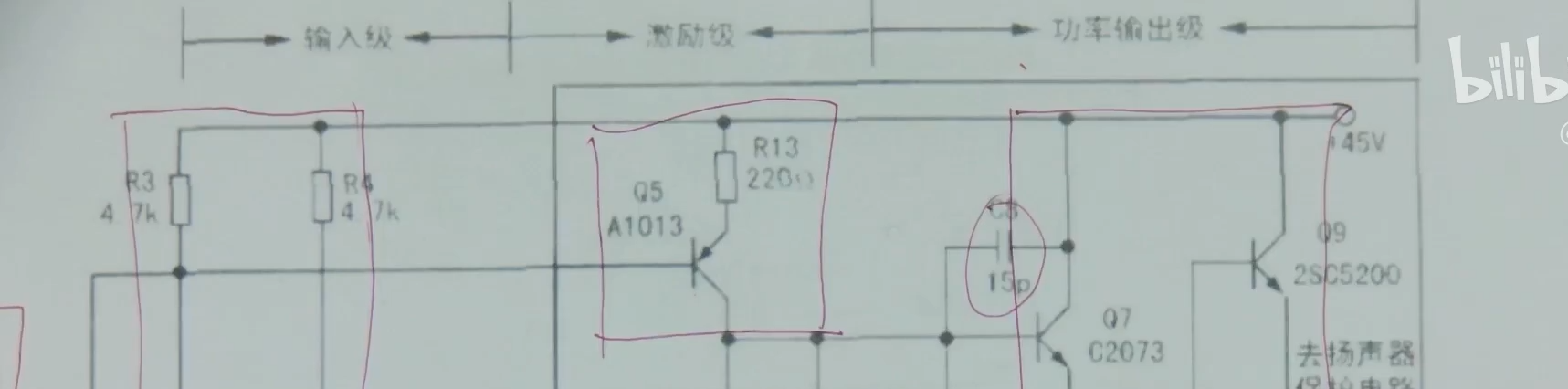

image-20240726233015775

image-20240726233051554

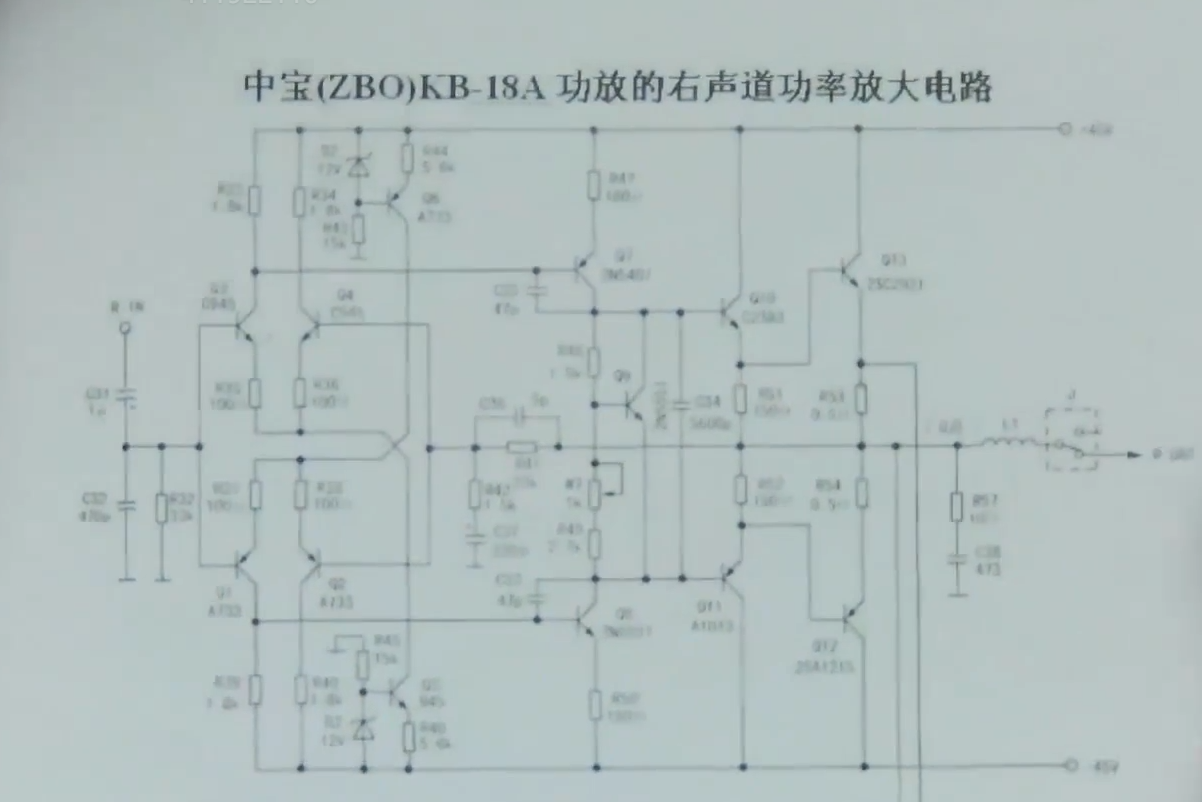

image-20240726233307018

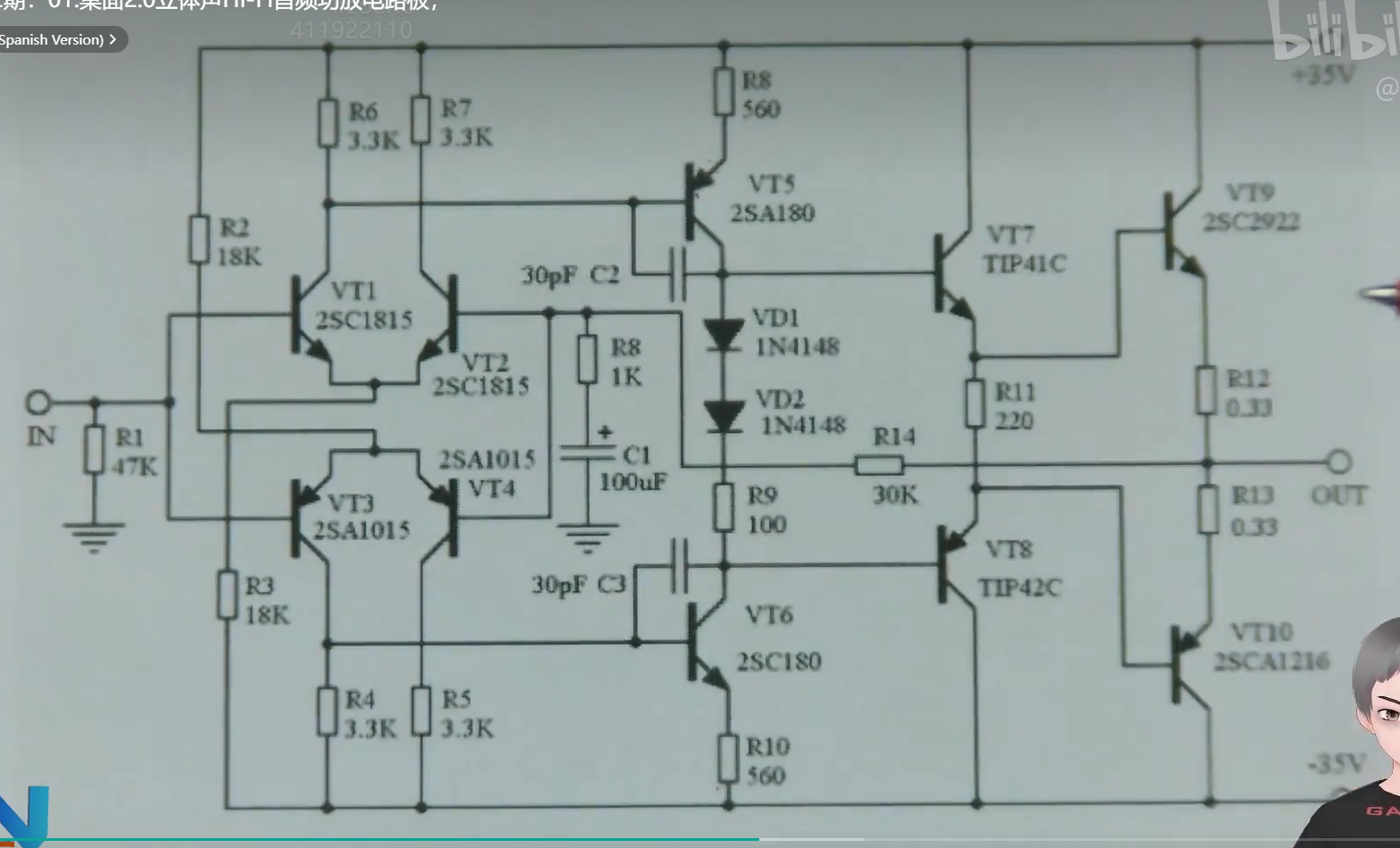

image-20240726233554847

5.解析功放电路

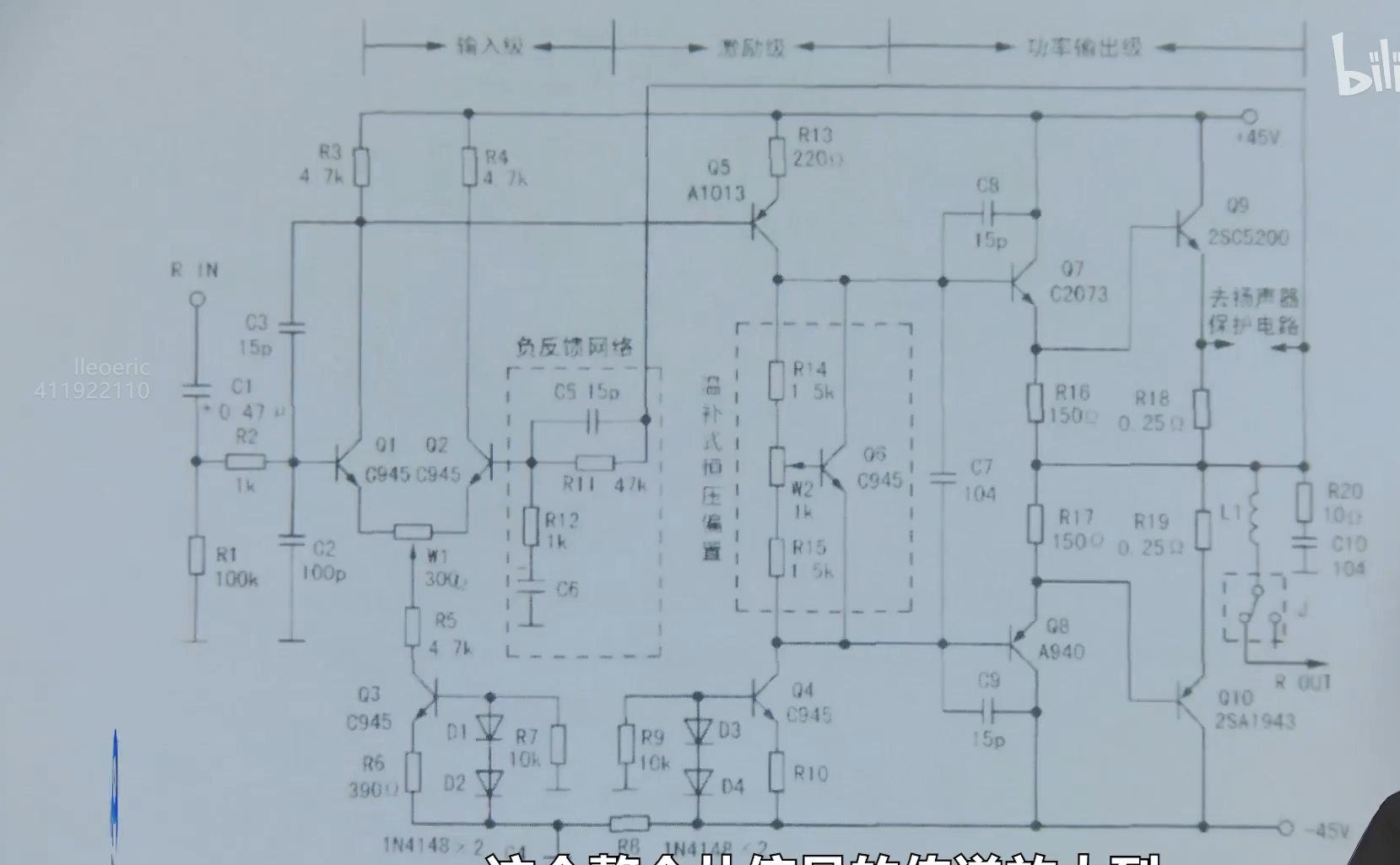

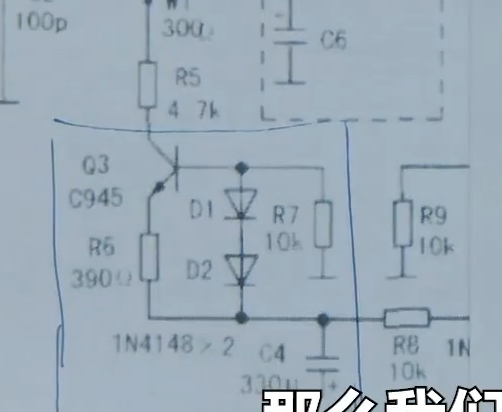

image-20240726234234950

image-20240726234322356

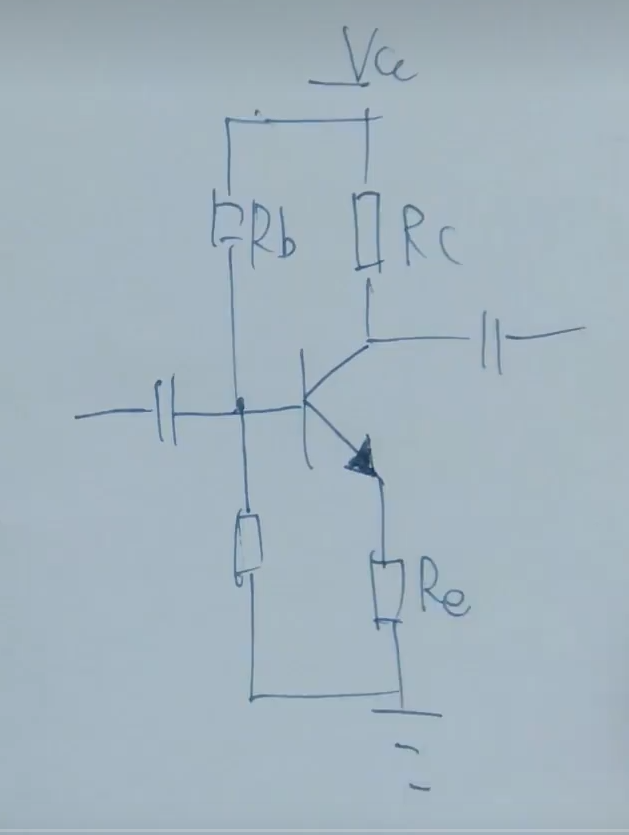

image-20240728223521584

TIPS：反馈电路

《模电》学习-第二章-基本放大电路

目录

正文

一.放大的概念

2.放大的对象

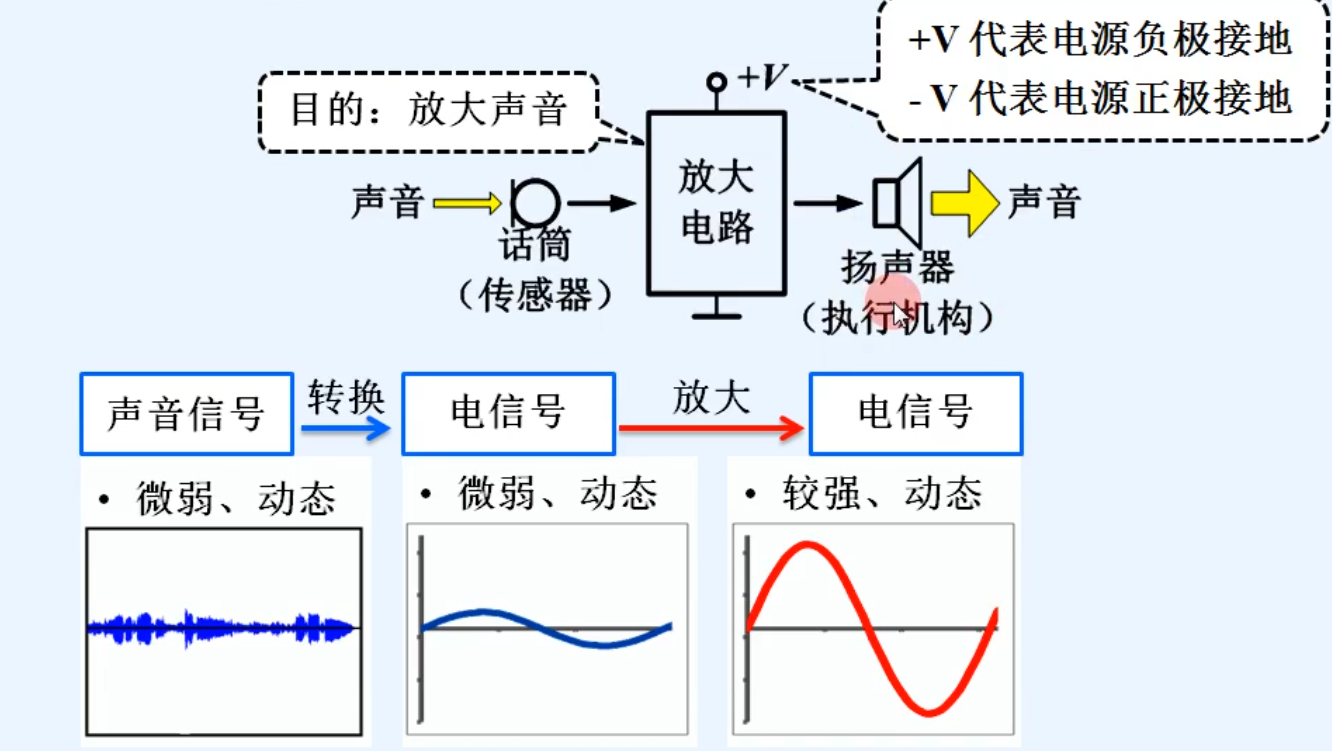

image-20240724225839723

放大对象 ：放大对象为变化量（交流信号，动态信号）

3.放大的特征

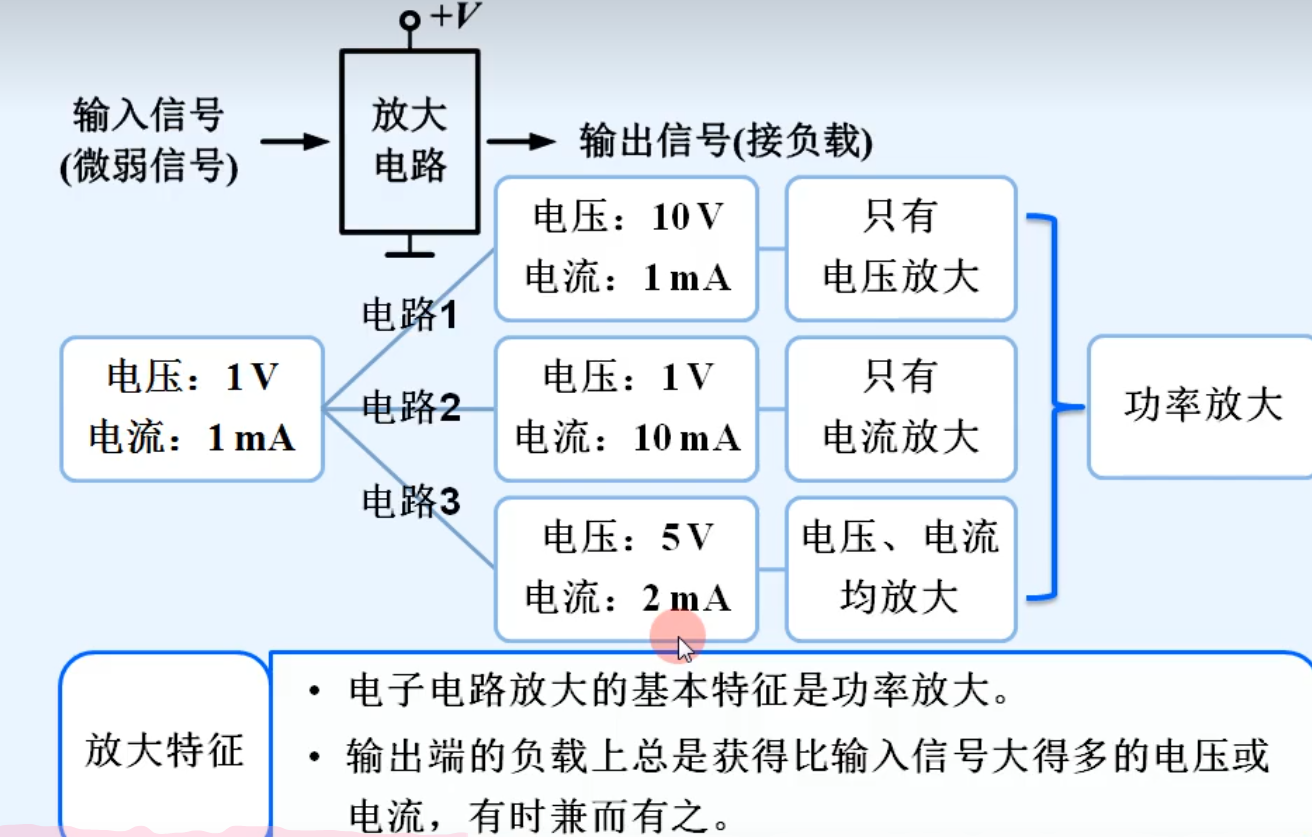

image-20240724230054608

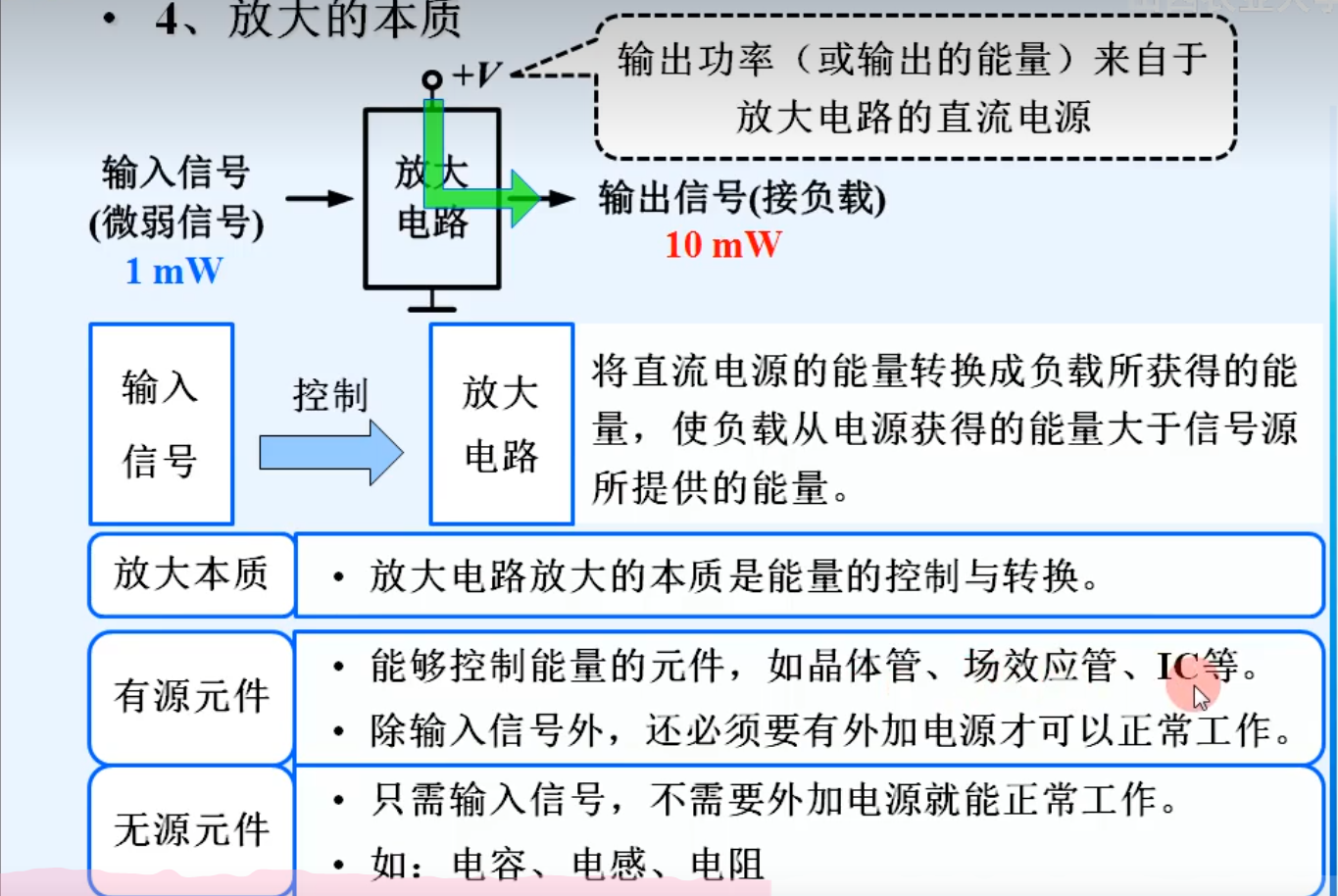

4.放大的本质

image-20240724230254177

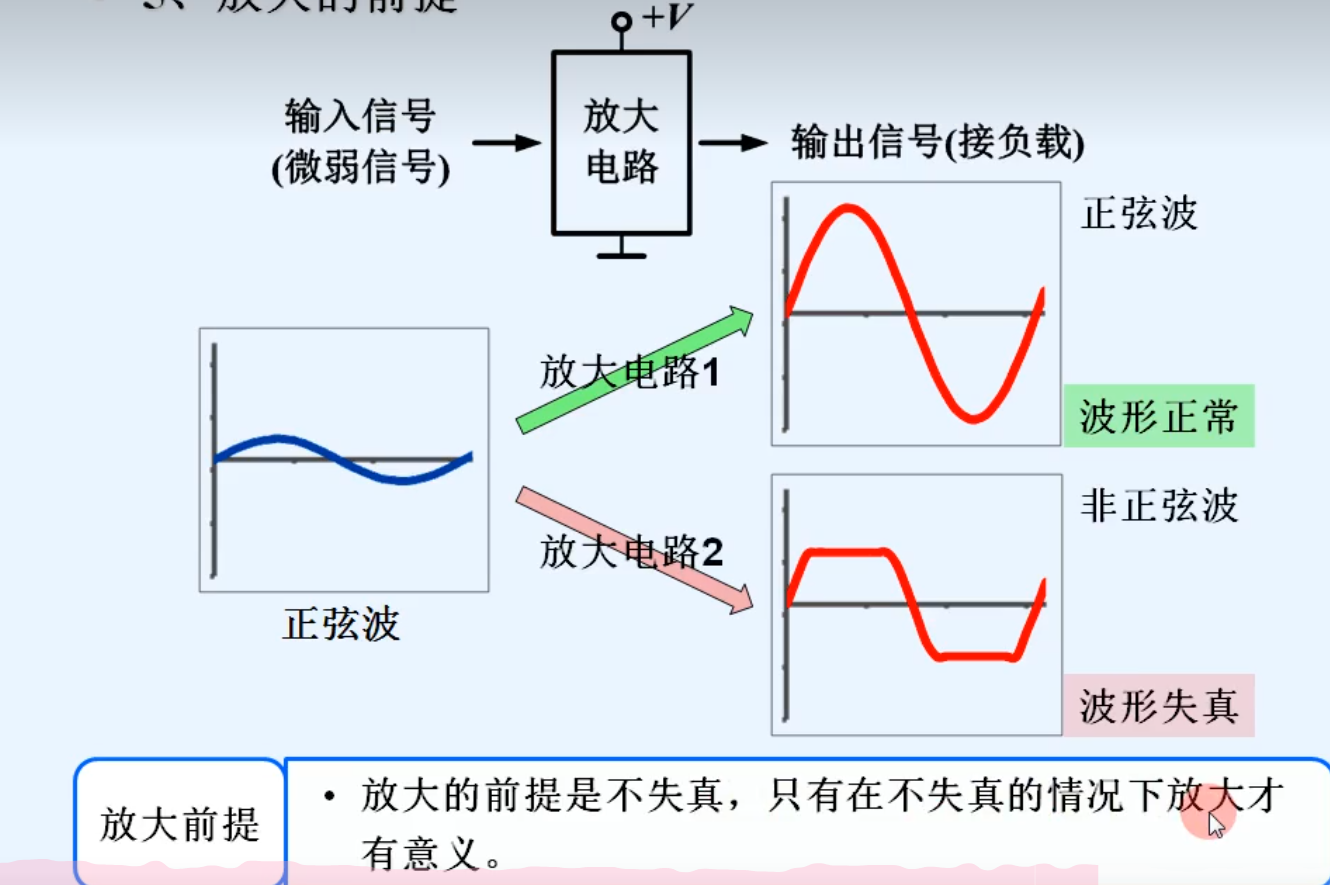

5.放大的前提

image-20240724230709595

6.工作区的选择

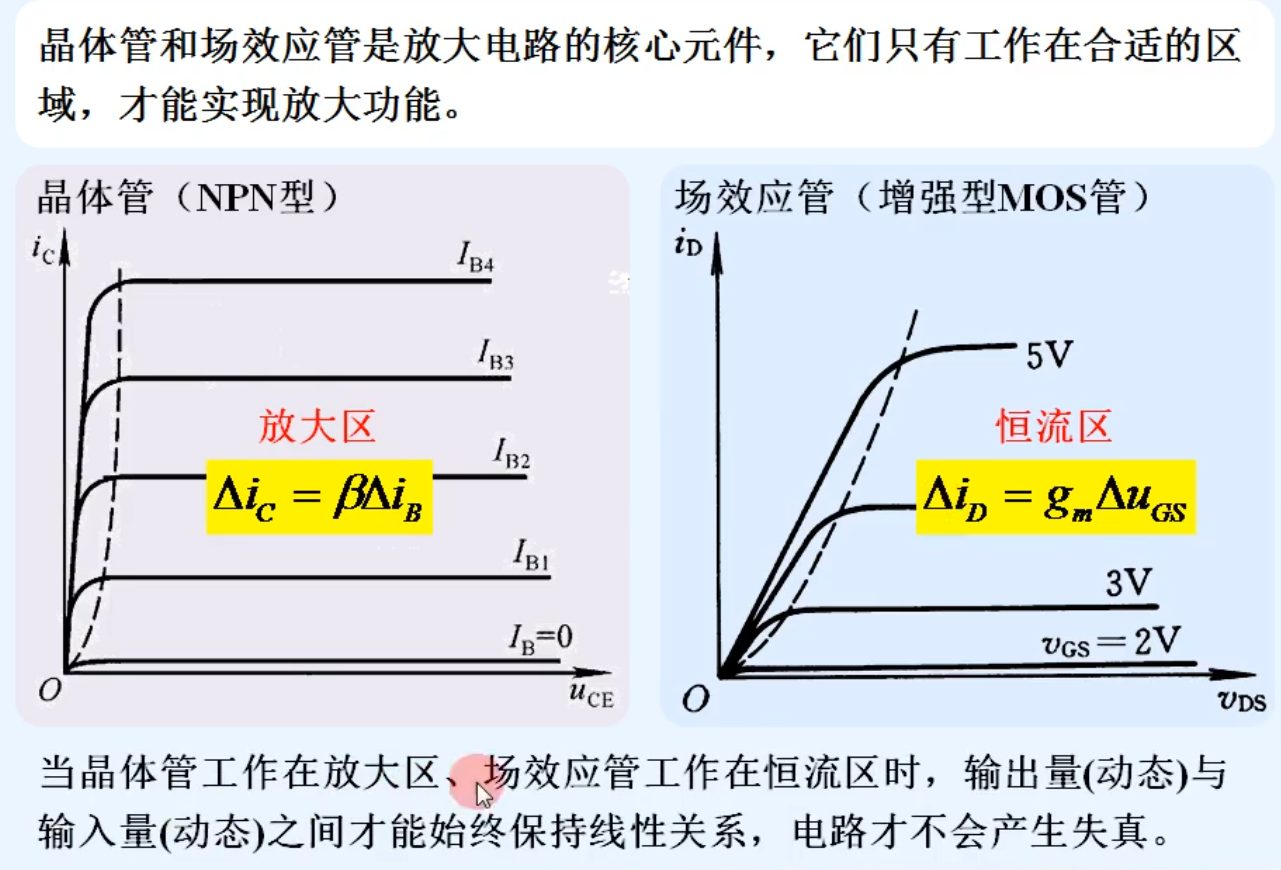

image-20240724231031319

7.放大电路的测试信号

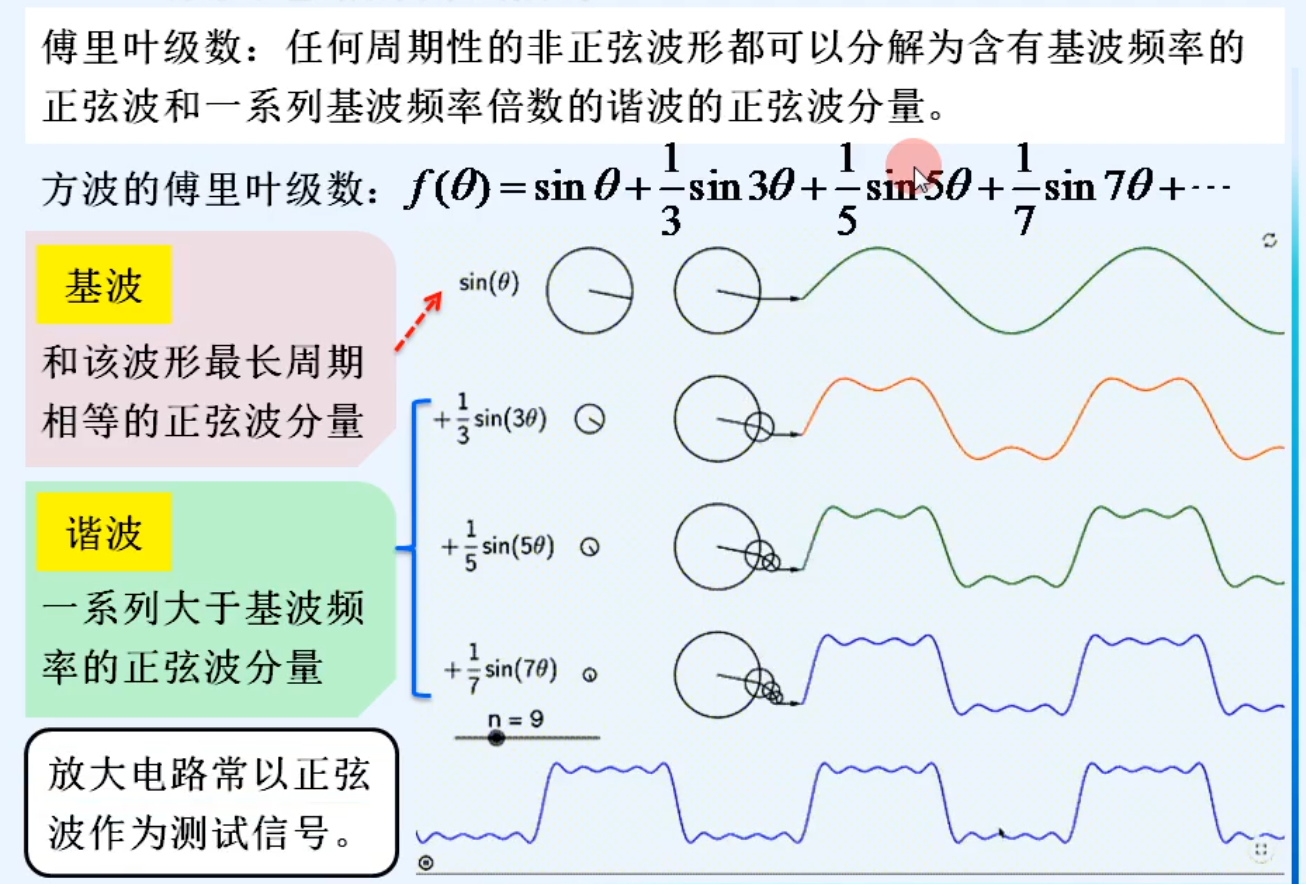

image-20240724231315334

二.放大电路的主要性能指标

1.放大电路的主要参数

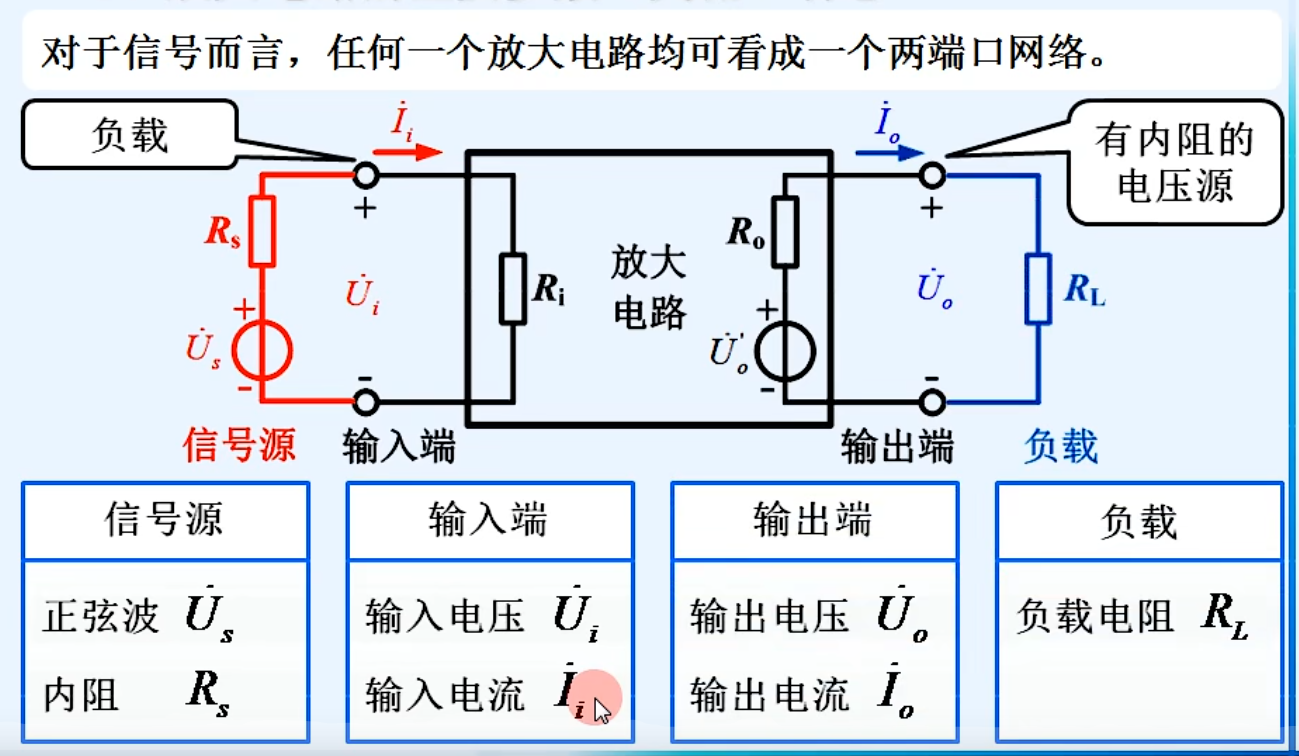

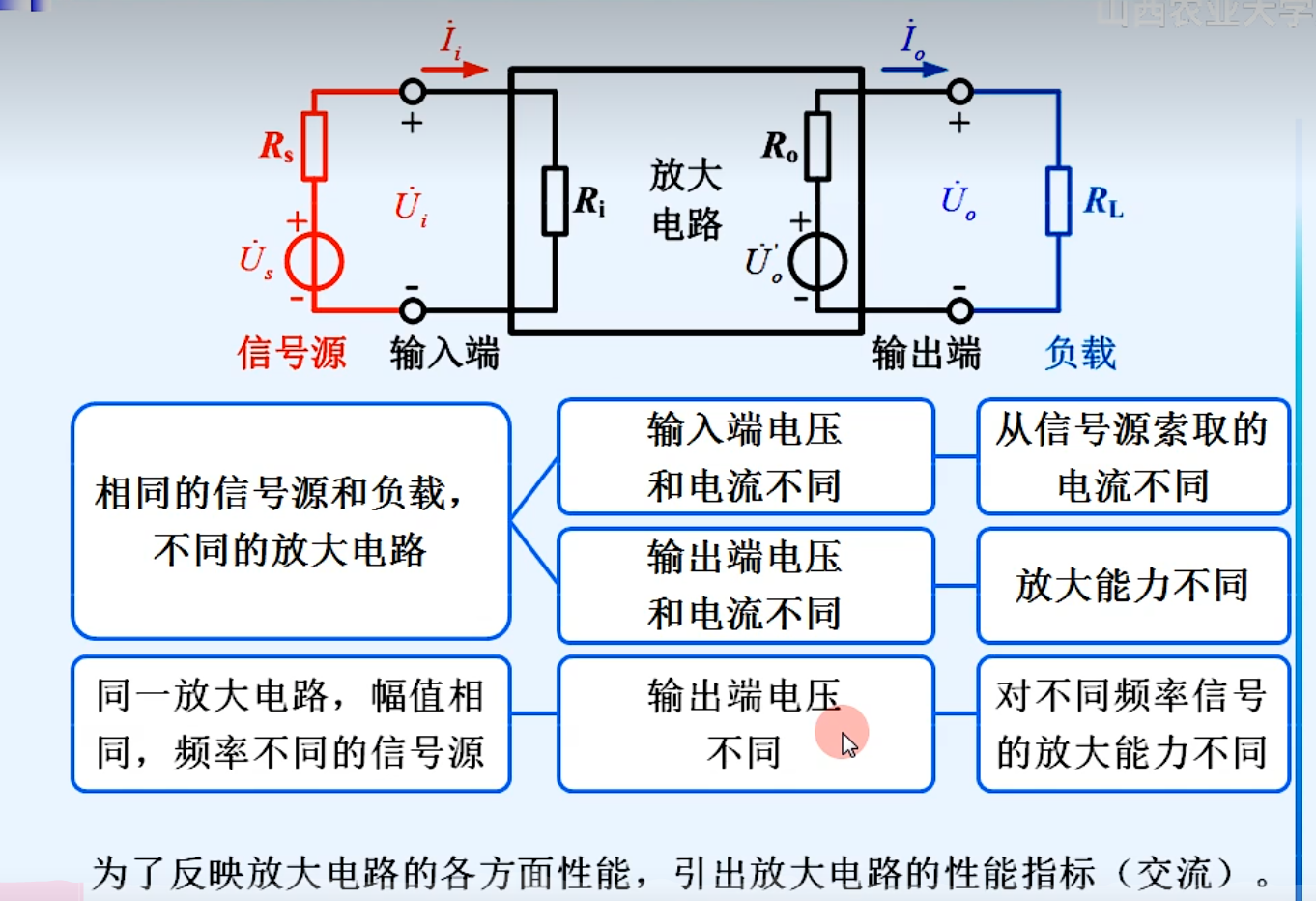

image-20240724231545916

image-20240724231729482

2.放大倍数

放大倍数是直接衡量放大电路能力的重要指标

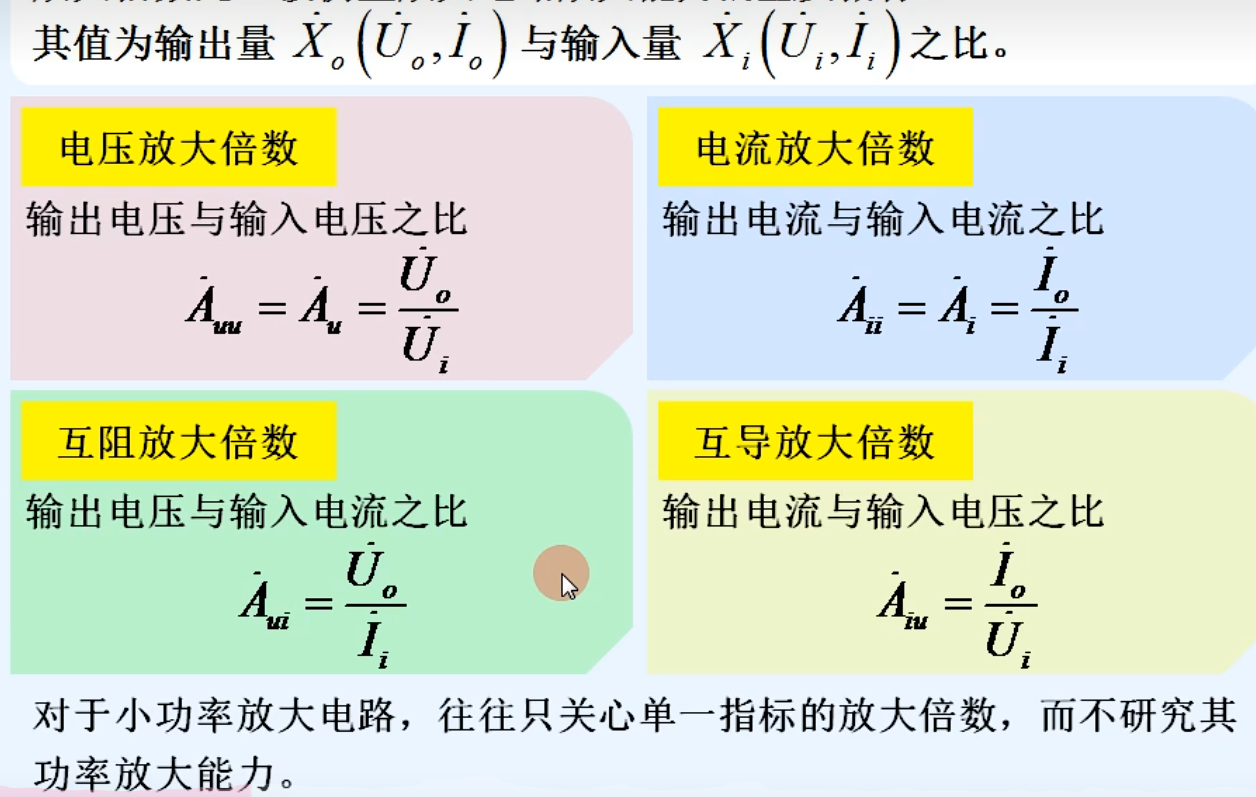

image-20240724232031327

3.输入电阻

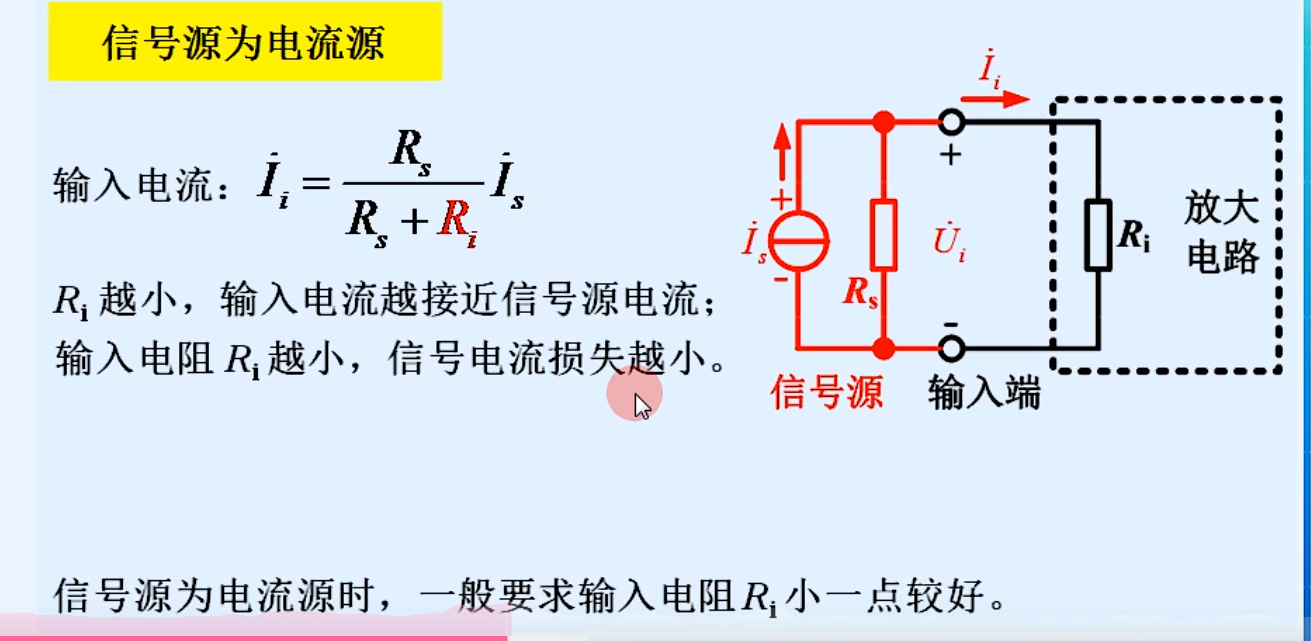

输入电阻衡量放大电路对信号源的影响程度。

image-20240724232249593

image-20240724232329266

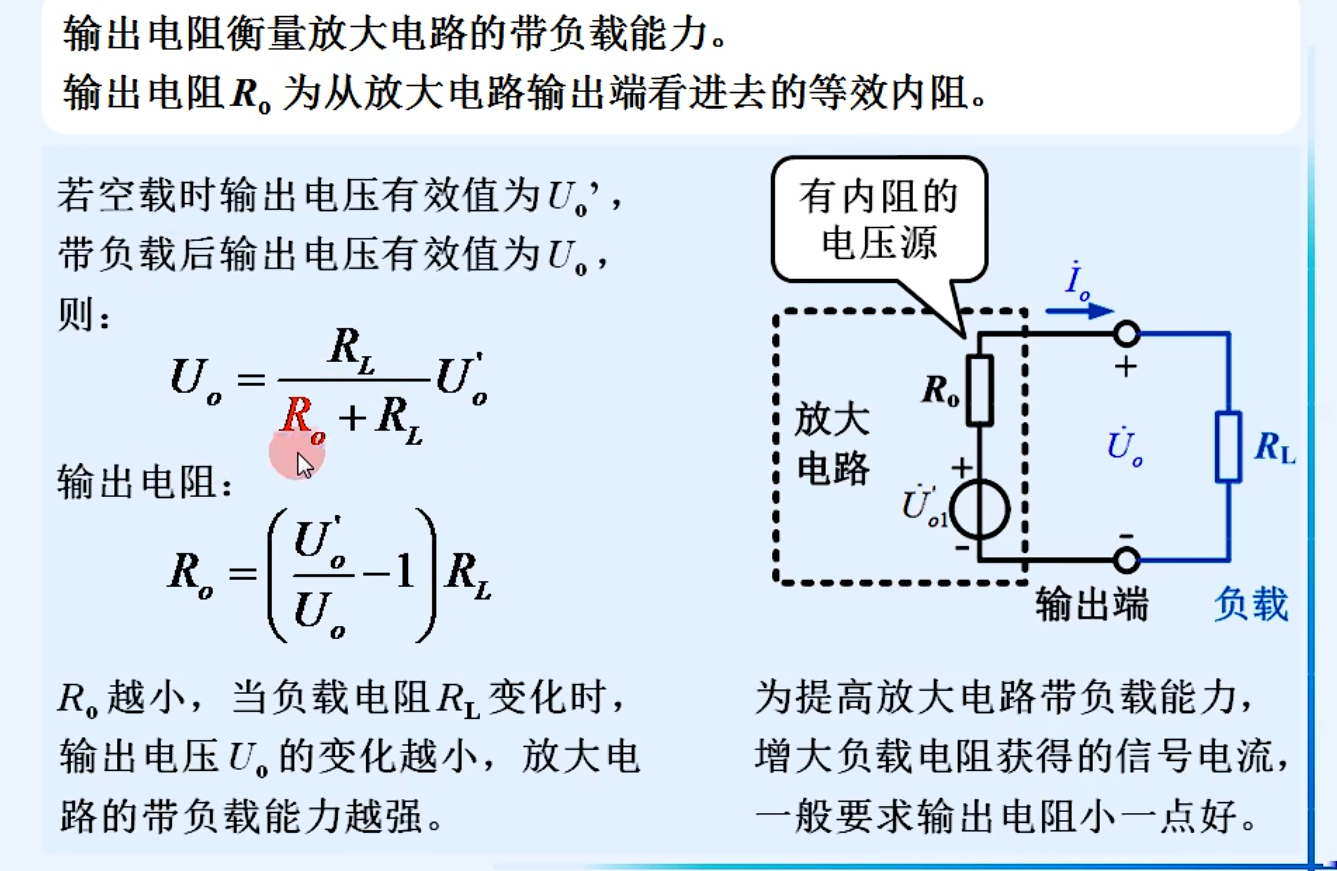

4.输出电阻

image-20240724232444972

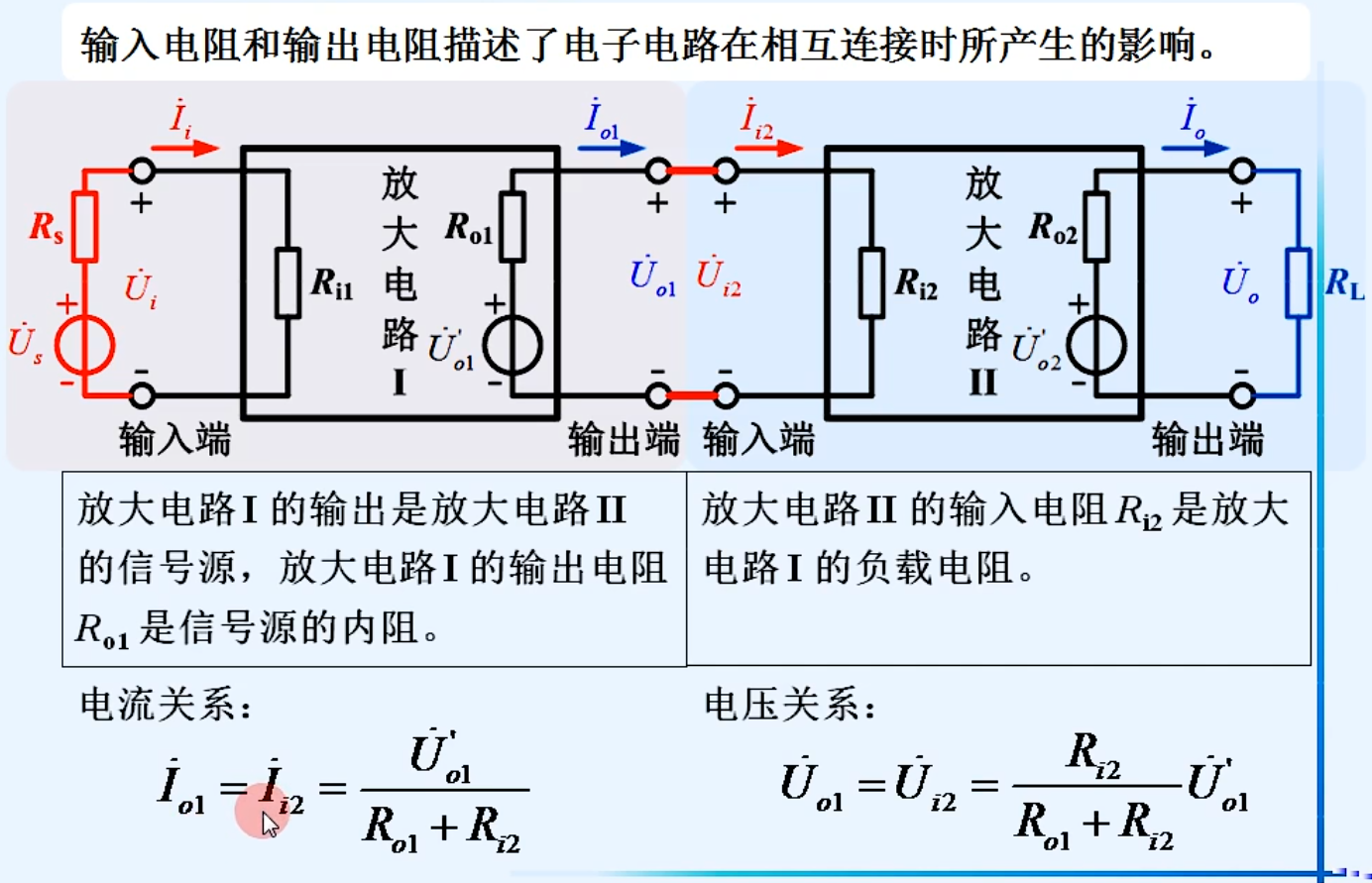

5.放大电路相互连接

image-20240724232730057

6.通频带

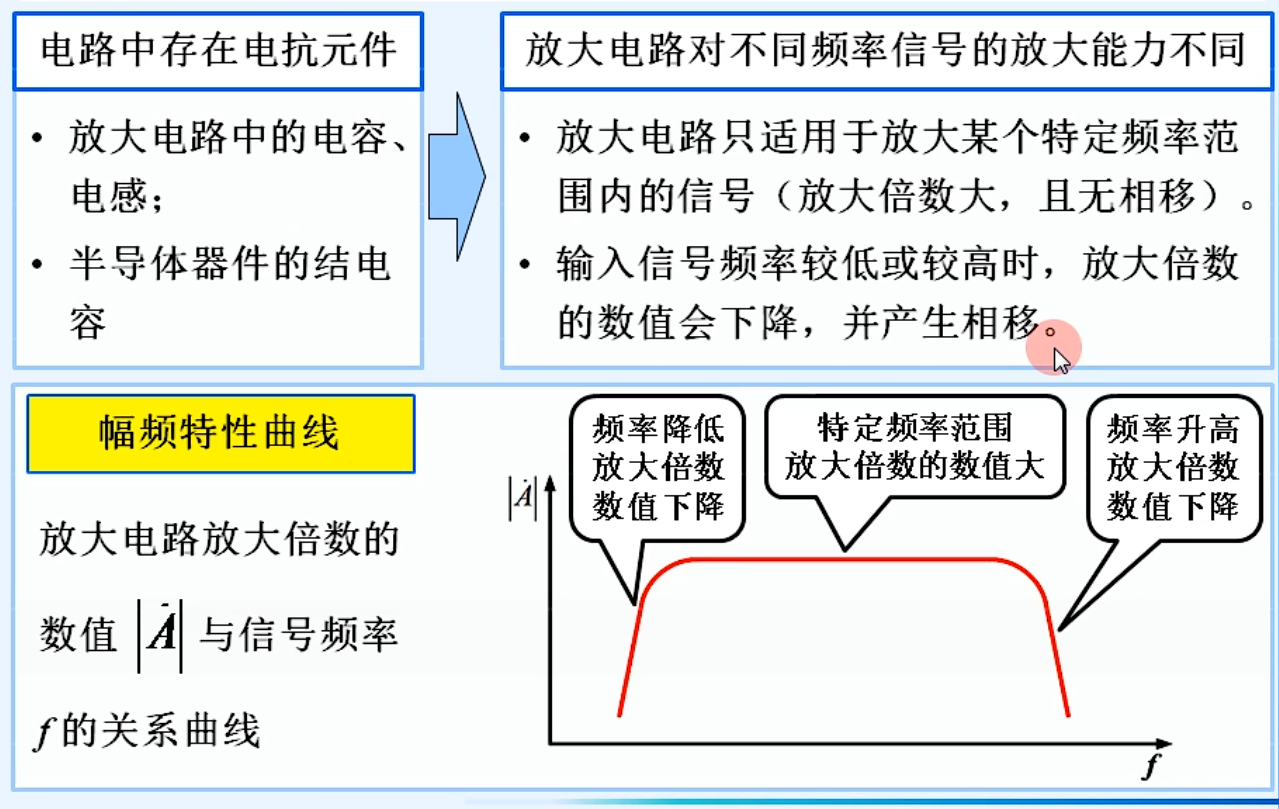

通频带用于衡量放大电路对不同频率信号的放大能力。

image-20240724232959037

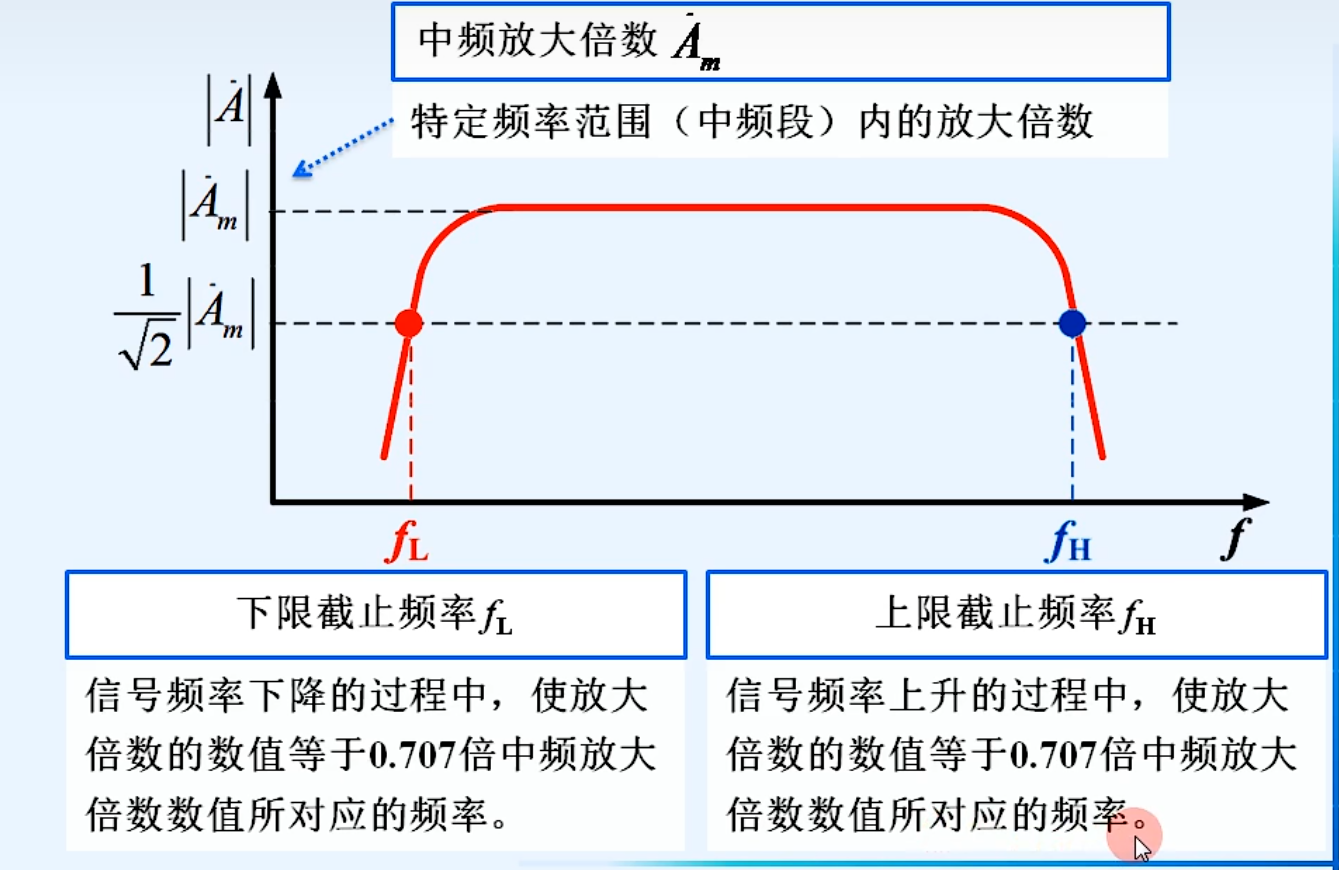

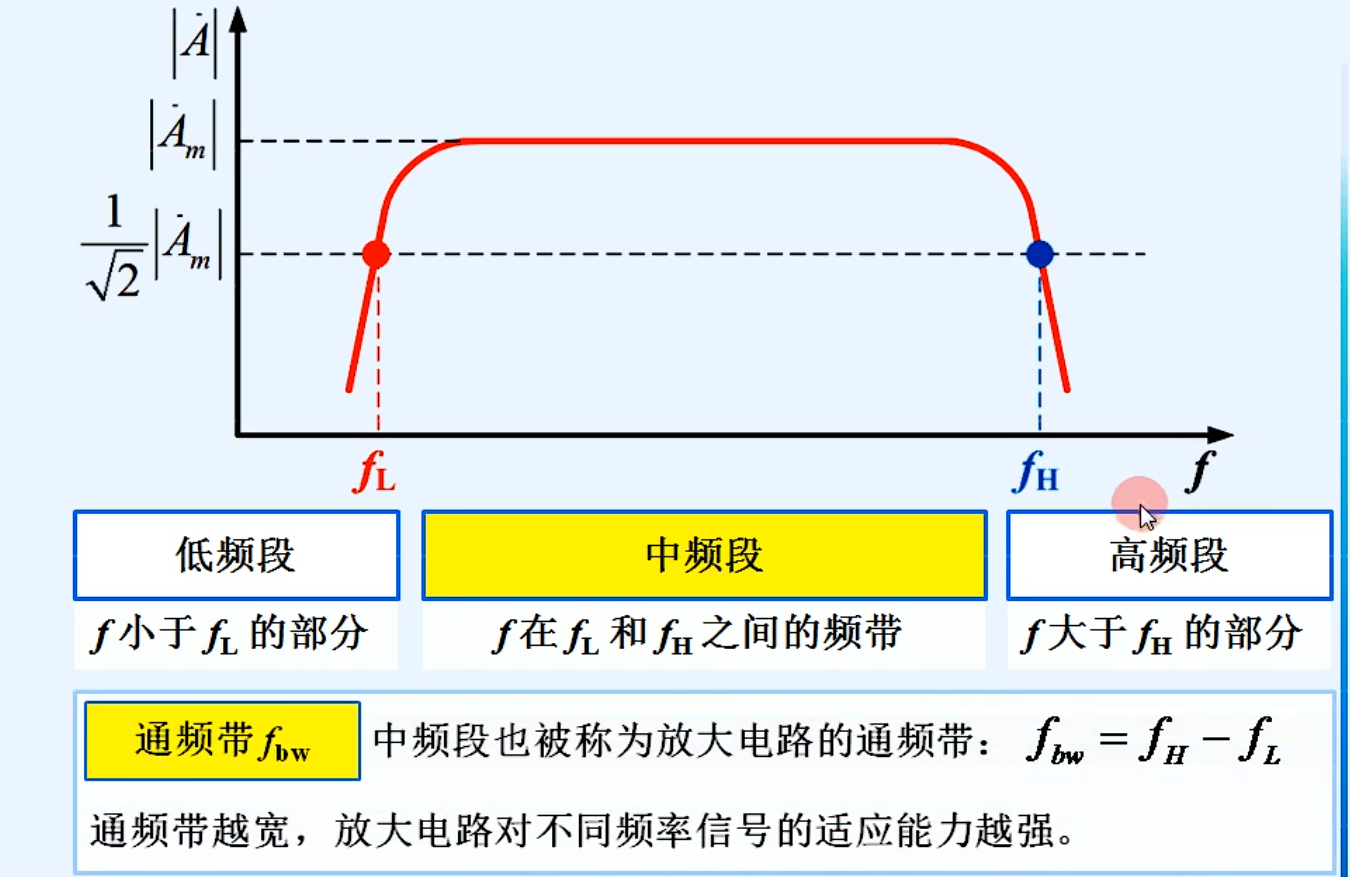

image-20240725231714025

image-20240725231746830

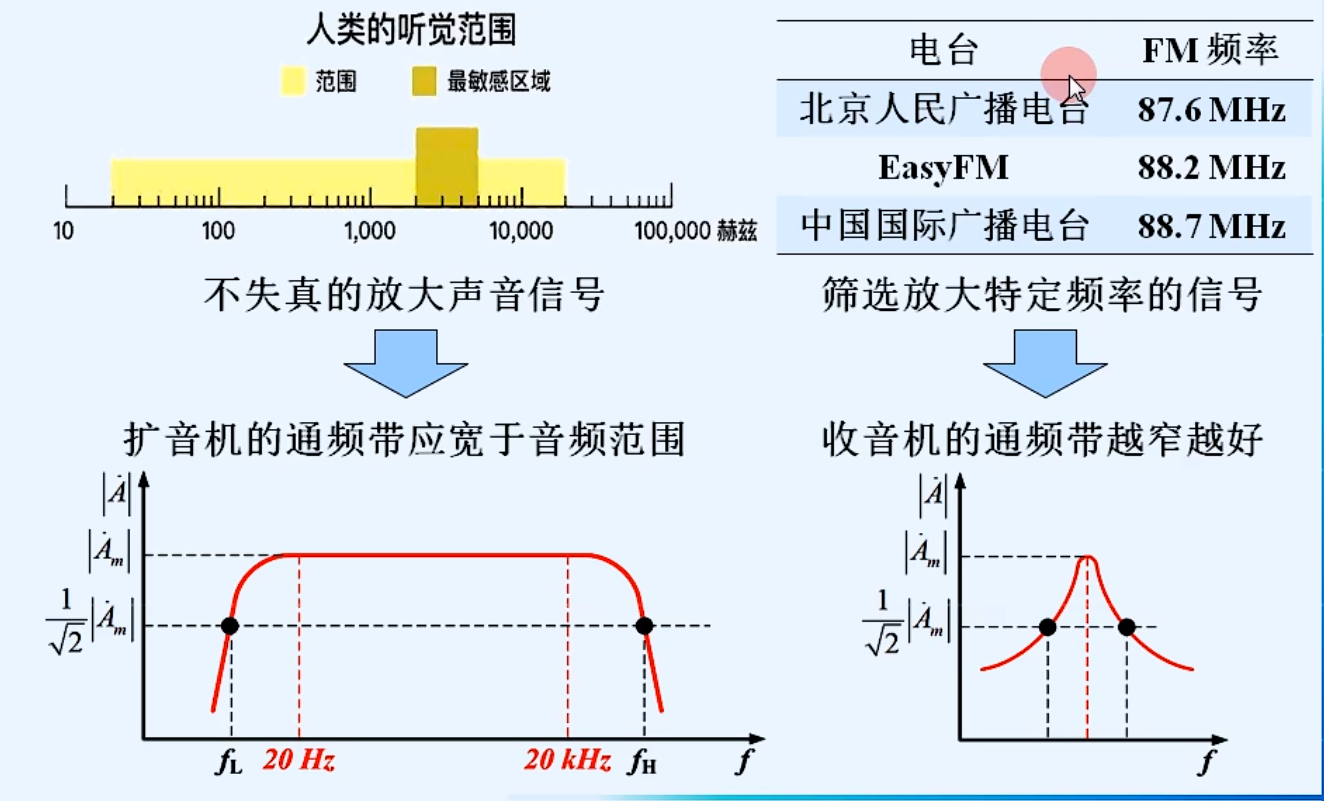

不同的信号，对放大电路通频带的要求不同。

image-20240725231944416

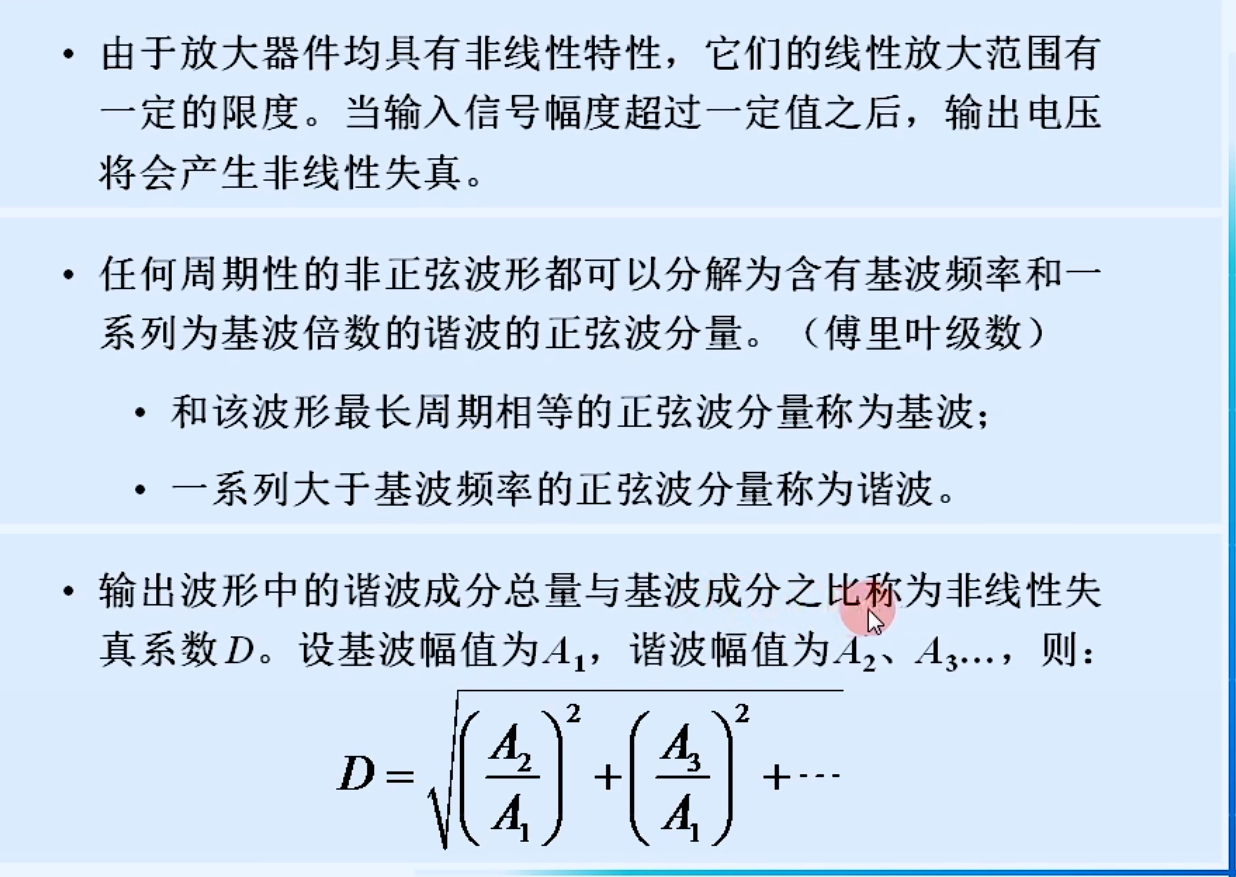

7.非线性失真系数

image-20240725232046367
